前言

铁威马(TerraMaster)成立于2010年,是一个专注于数字存储技术研究及存储产品开发的专业品牌。旗下产品包括:NAS系统、备份软件、数据安全技术、网络存储和直连存储设备。本次来到koolshare评测室的是铁威马F4-423(8G),这是一台4盘位的高性能NAS,适用于需要高性能存储方案的SMB用户,下面为大家带来这款国民级专业NAS的评测体验

DSC001172.jpg▲F4-423采用Intel Celeron N5095四核处理器,主频高达2.0GHz, 最大睿频至2.9GHz,内置两个M.2 NVMe 插槽,可以实现SSD缓存加速,成倍提升磁盘阵列的存储效率,是中小型商业用户虚拟化与数据库的高性能存储解决方案

开箱

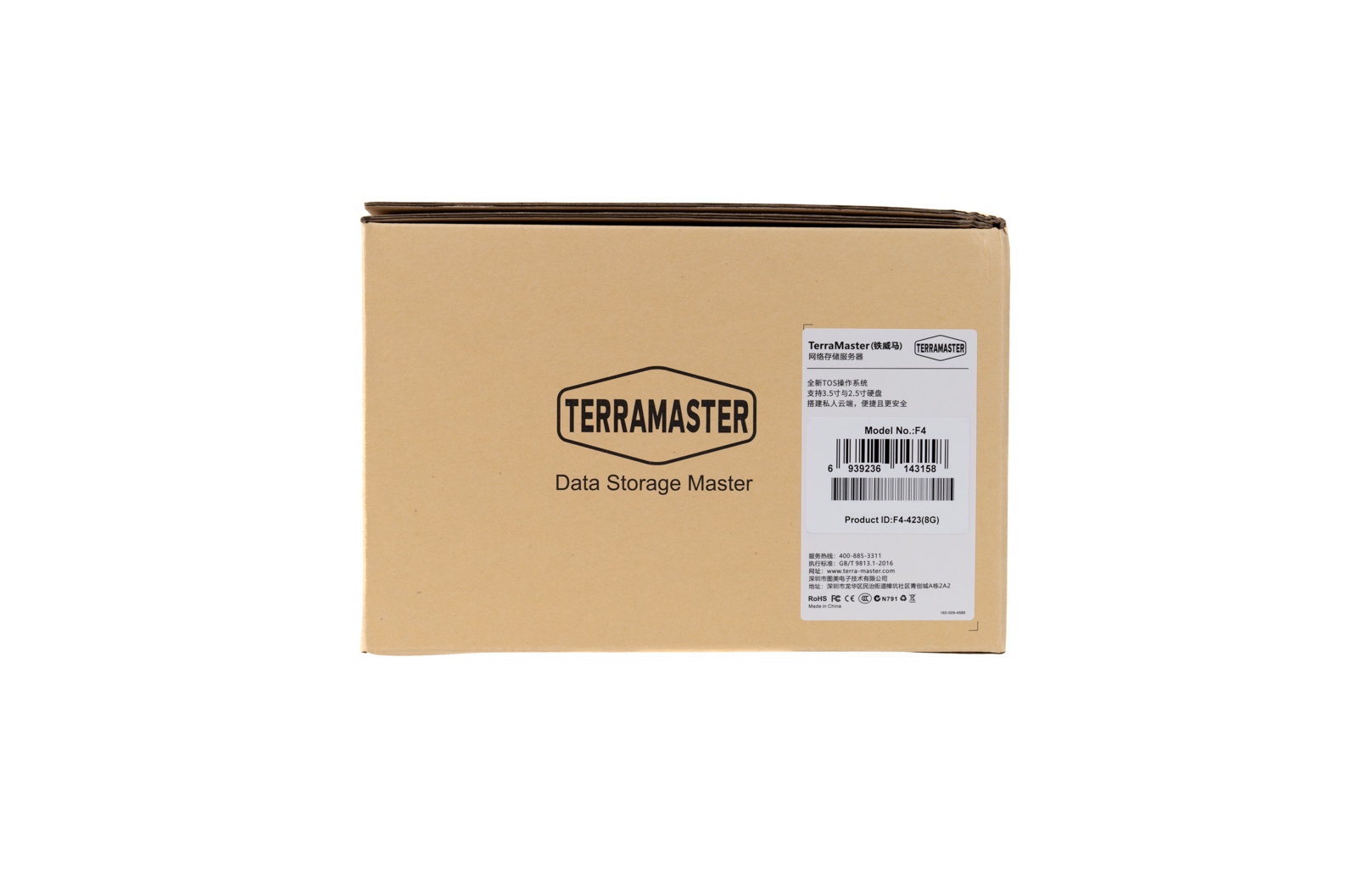

DSC00111编辑2.jpg▲包装盒设计的较为简洁,张贴有NAS的型号

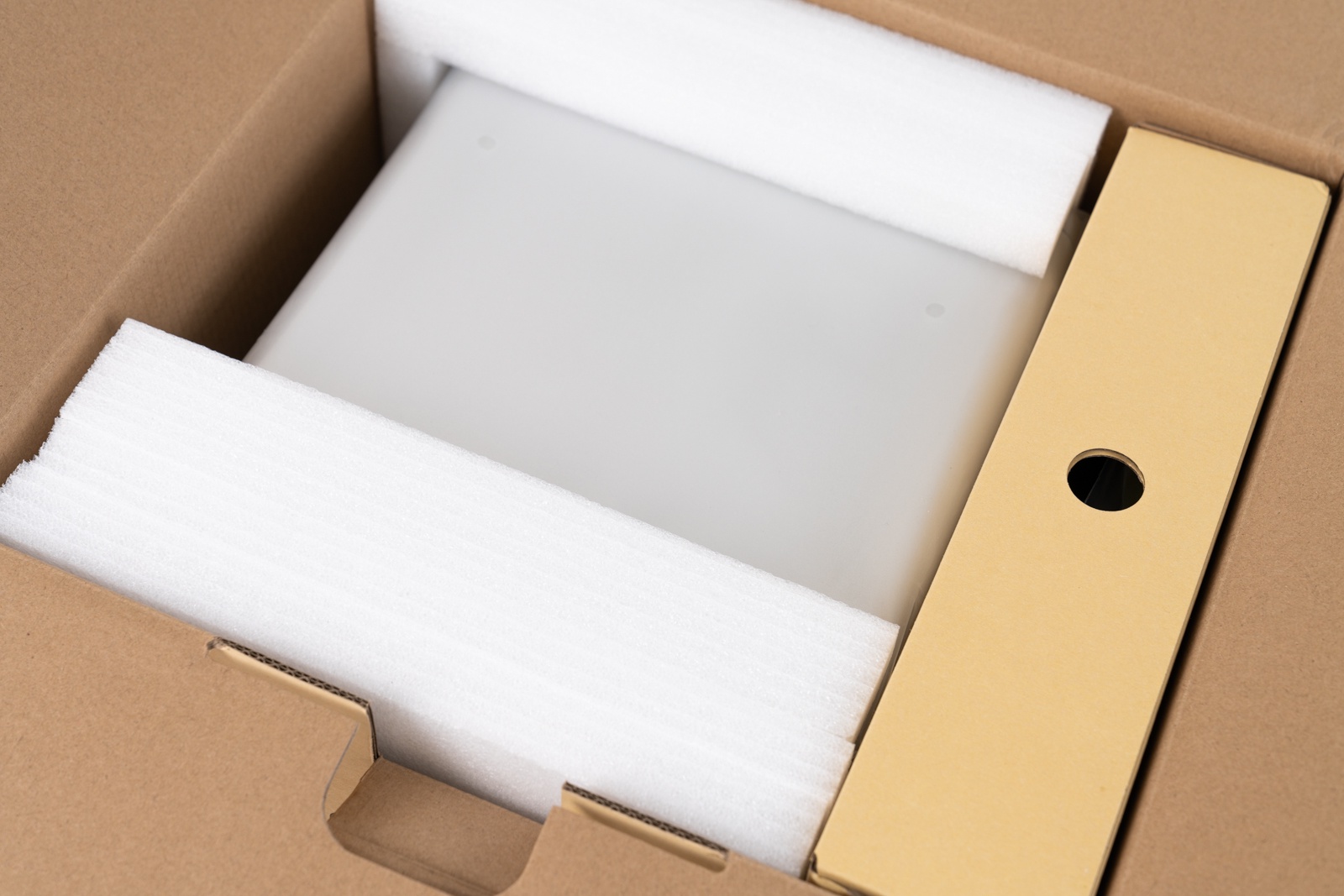

DSC001132.jpg▲打开包装盒,NAS四周都有泡棉包裹,不用担心运输过程中的磕碰

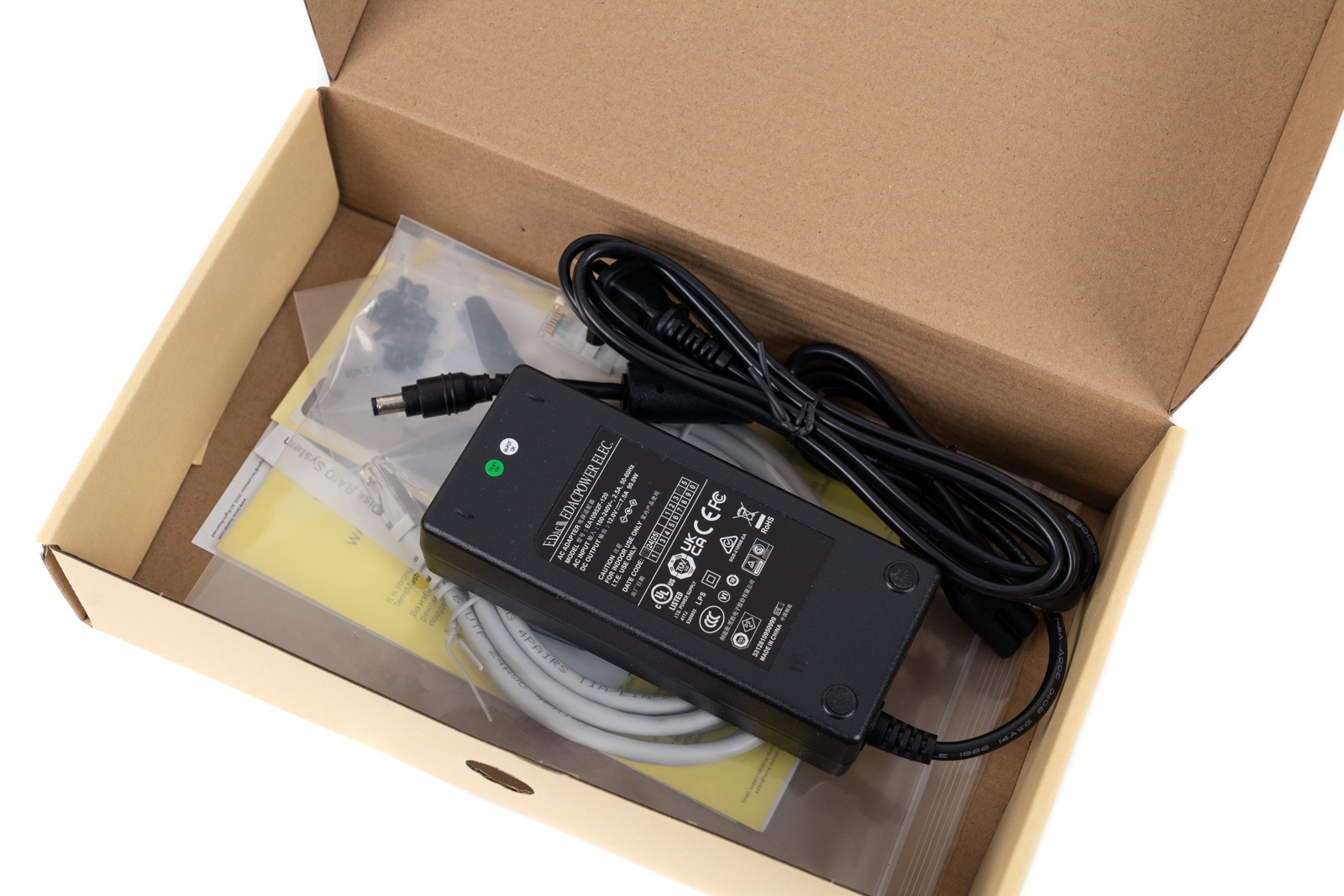

DSC001142.jpg▲附件盒中一览;电源线 (一条)、电源适配器(1个)、RJ-45网线(一条)、快速安装指南(一本)、有限保修说明(一本)、螺丝若干

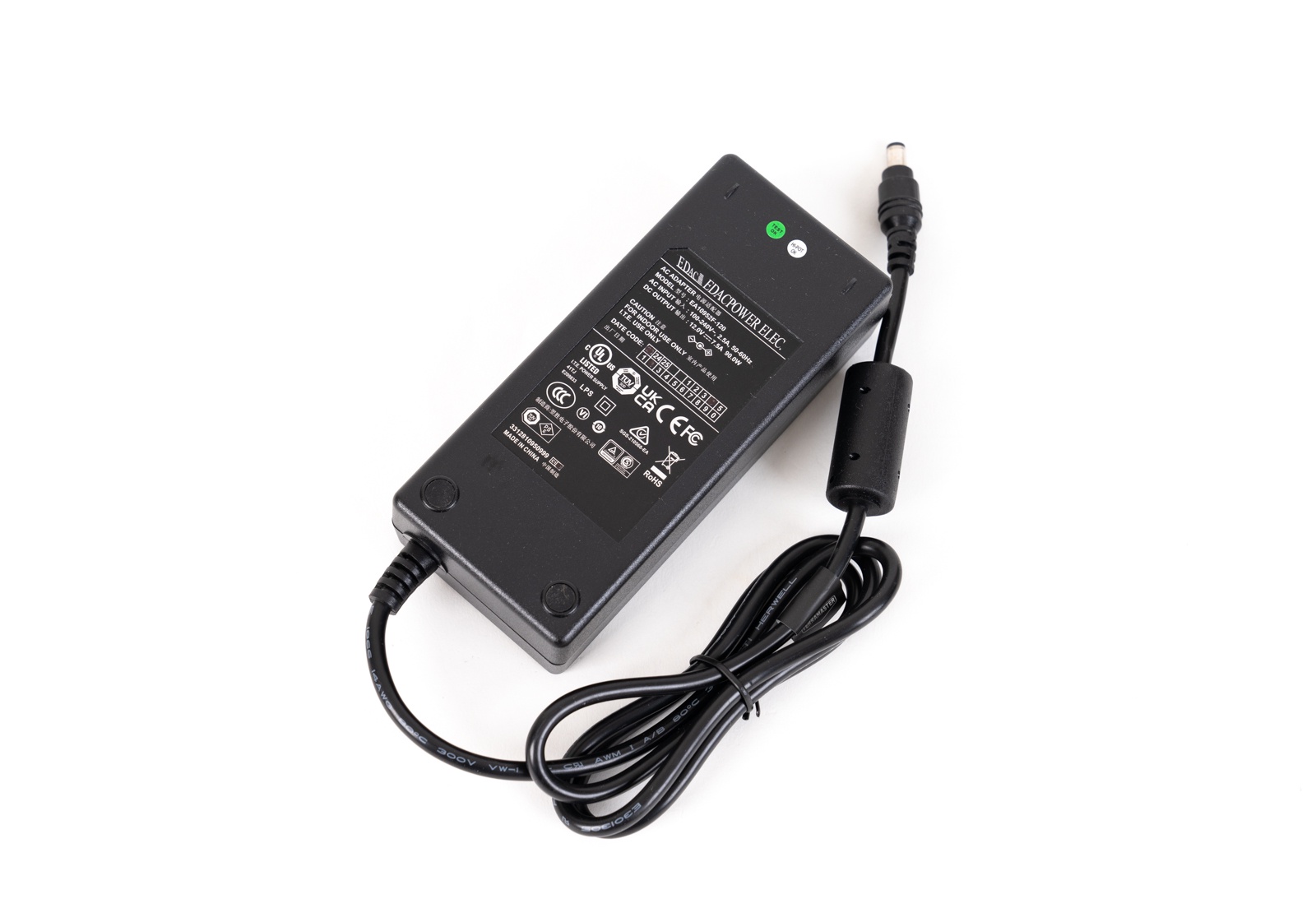

DSC001152.jpg▲电源适配器输出规格为12V 7.5A,最大输出功率为90W

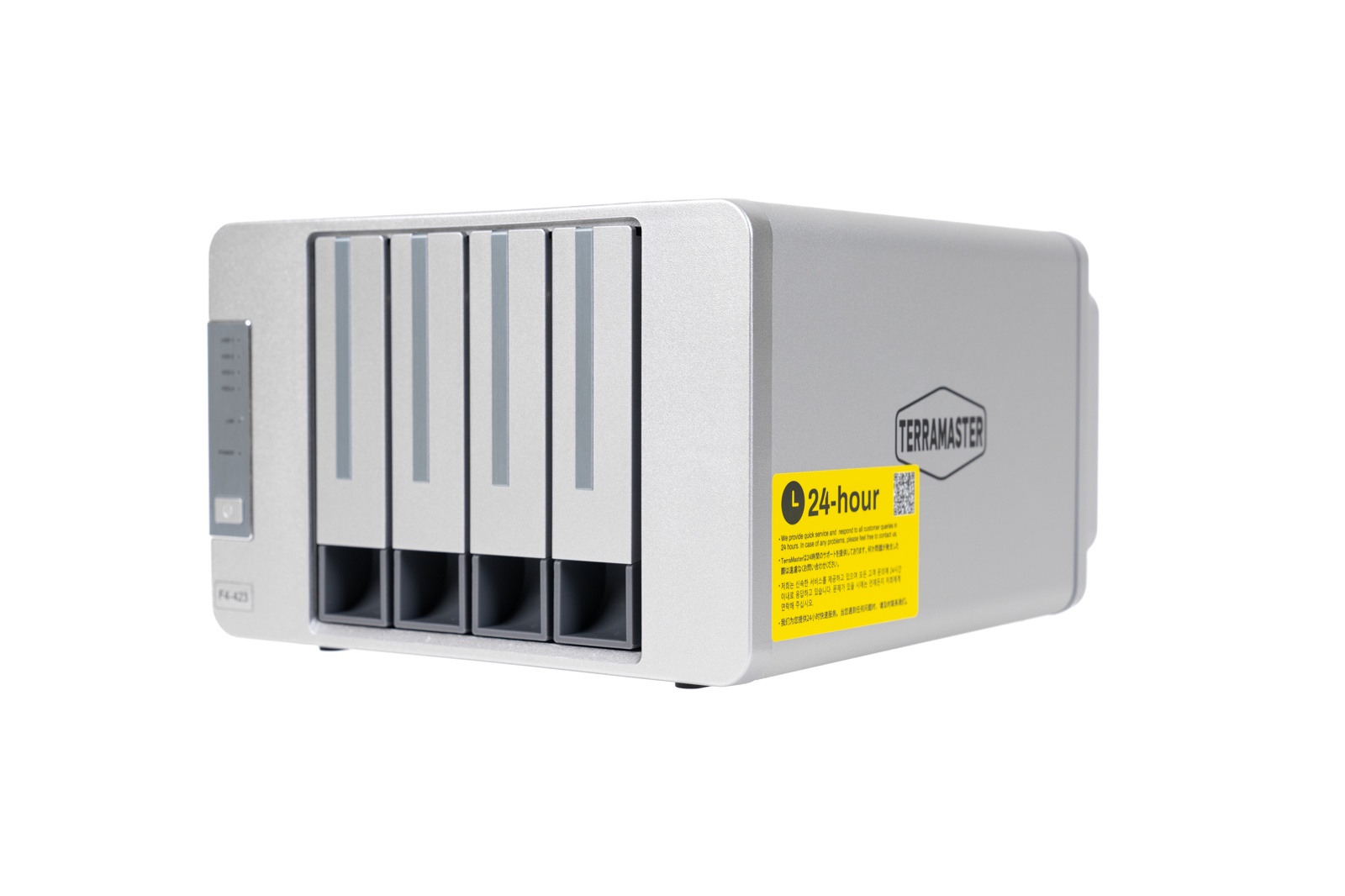

DSC001172.jpg▲NAS尺寸(高 * 宽 * 深)为227 x 225x 136毫米,外壳为铝合金。侧面贴有黄色铭牌,标明铁威马为用户提供24小时快速服务,当客户遇到任何问题都可以及时联系到铁威马

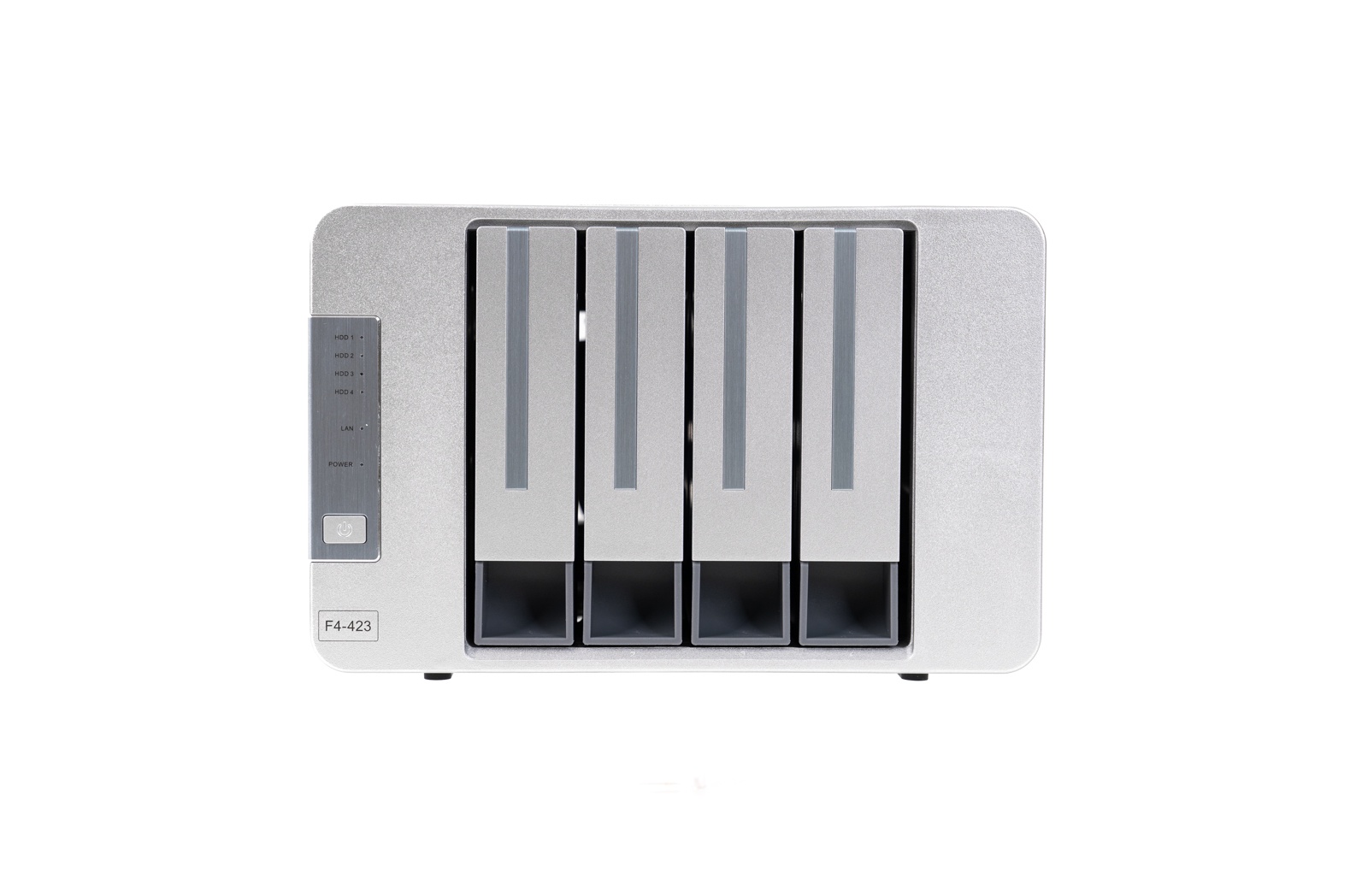

DSC001162.jpg▲NAS正面一览;左侧是IO指示灯和电源按钮,左下角是NAS型号F4-423;右侧是硬盘仓,支持安装4块SATA硬盘

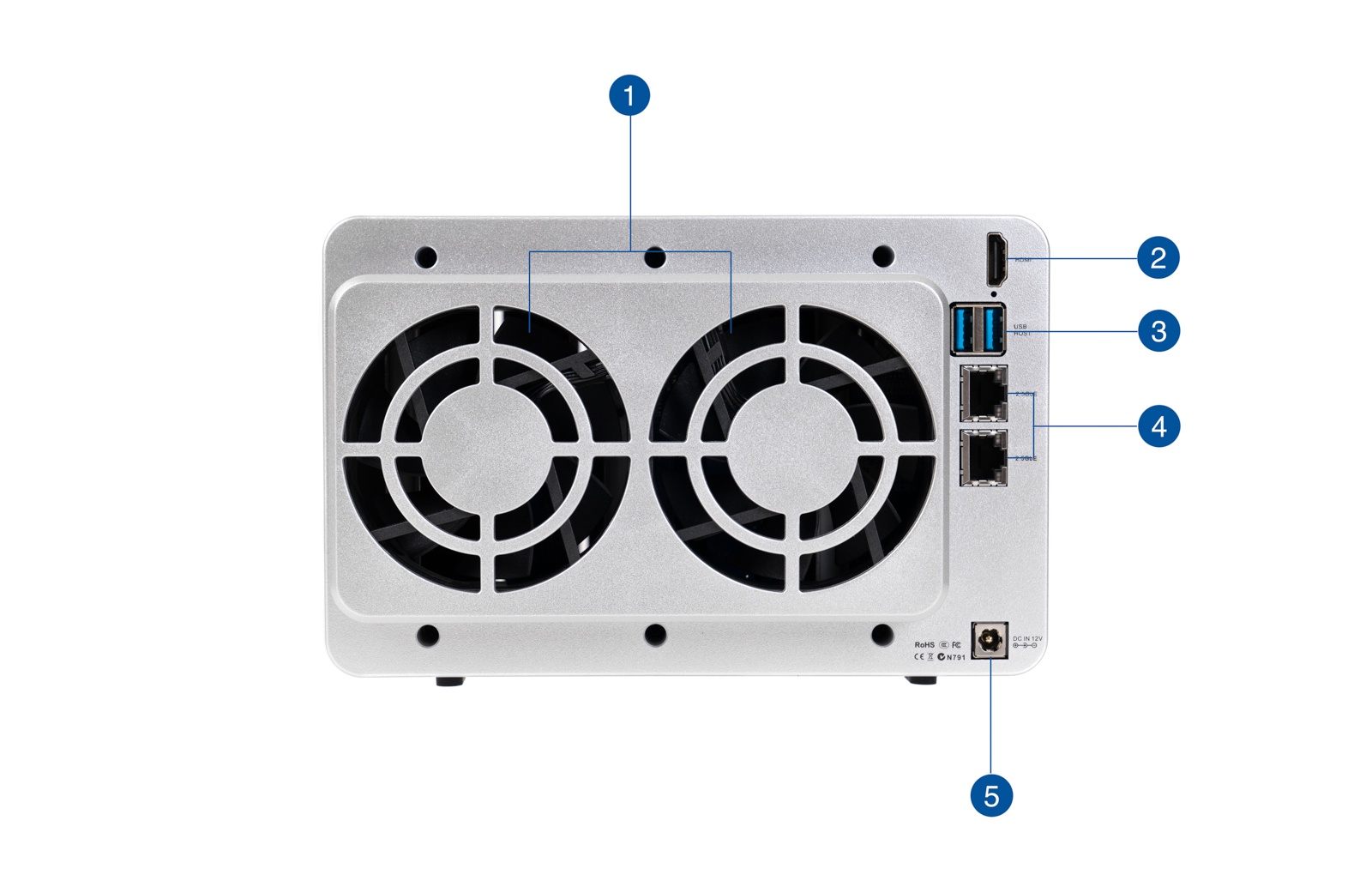

1. 80mm x 80mm x25mm系统风扇 x2

2. HDMI

3. USB3.0 x2

4. 2.5G RJ45 x2

5. DC电源插孔

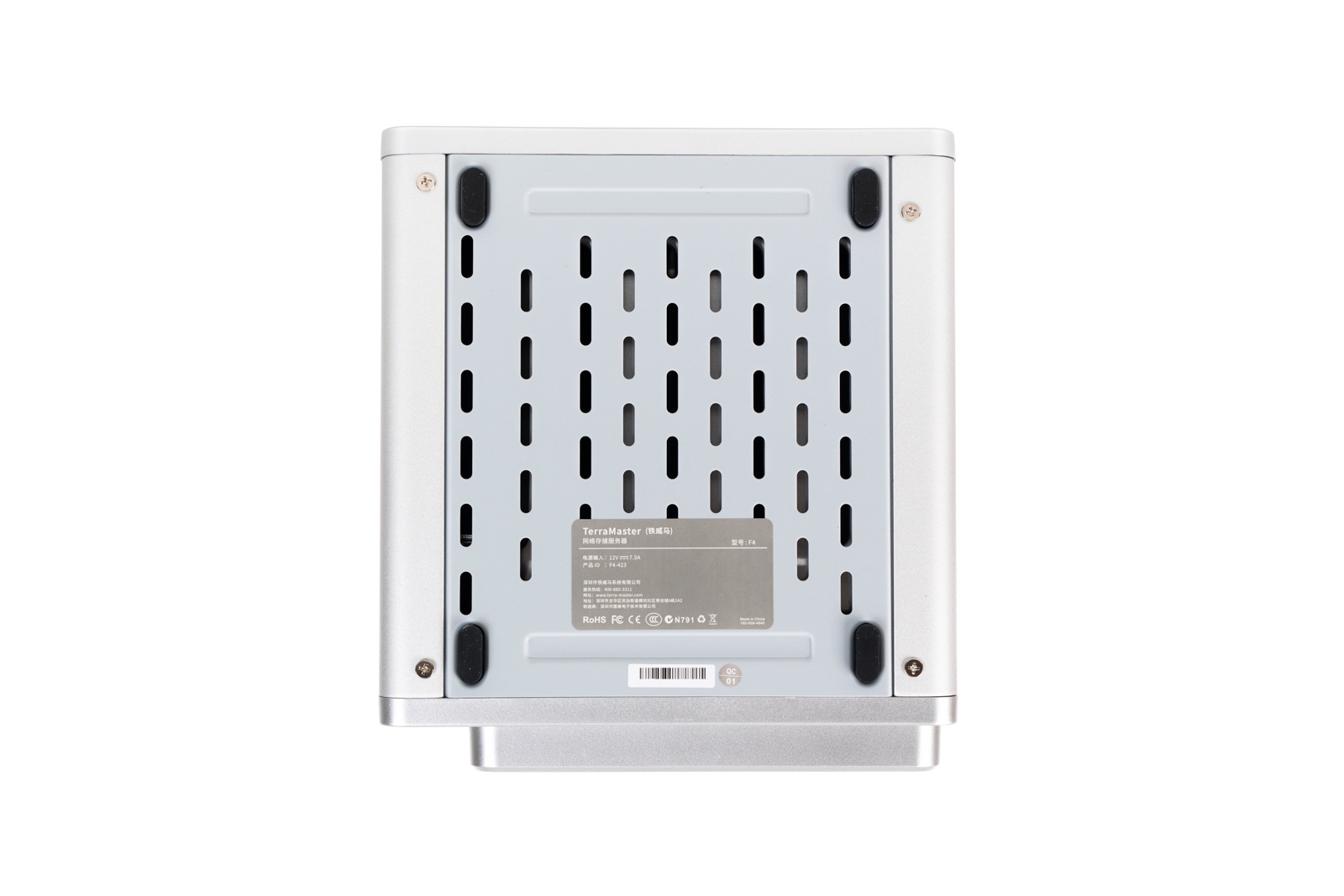

DSC00120编辑2.jpg▲底部开孔,用于散热

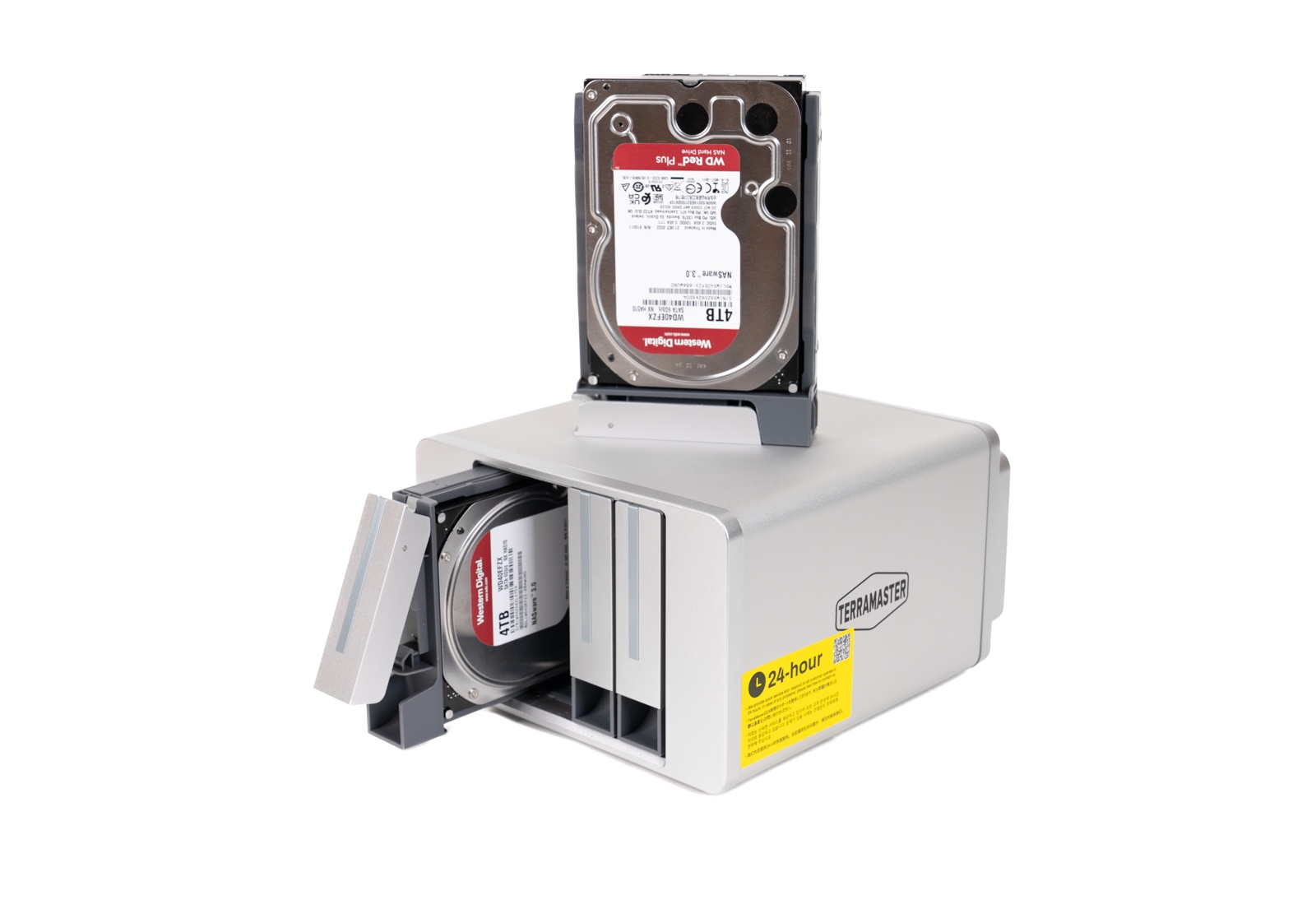

DSC001222.jpg▲为铁威马F4-423准备的硬盘是4块西数WD40EFZX 4TB

拆解视频

TOS系统

铁威马操作系统TOS是基于Linux开发的。通过对各类商业用户需求的多年研究,并经过几代持续进化,TOS 以友好、直观、扁平化的web操作界面实现诸如网络管理、权限管理、存储管理、资源监控等全方位的专业存储管理功能,并在应用市场中提供了上百个免费的各种应用程序。

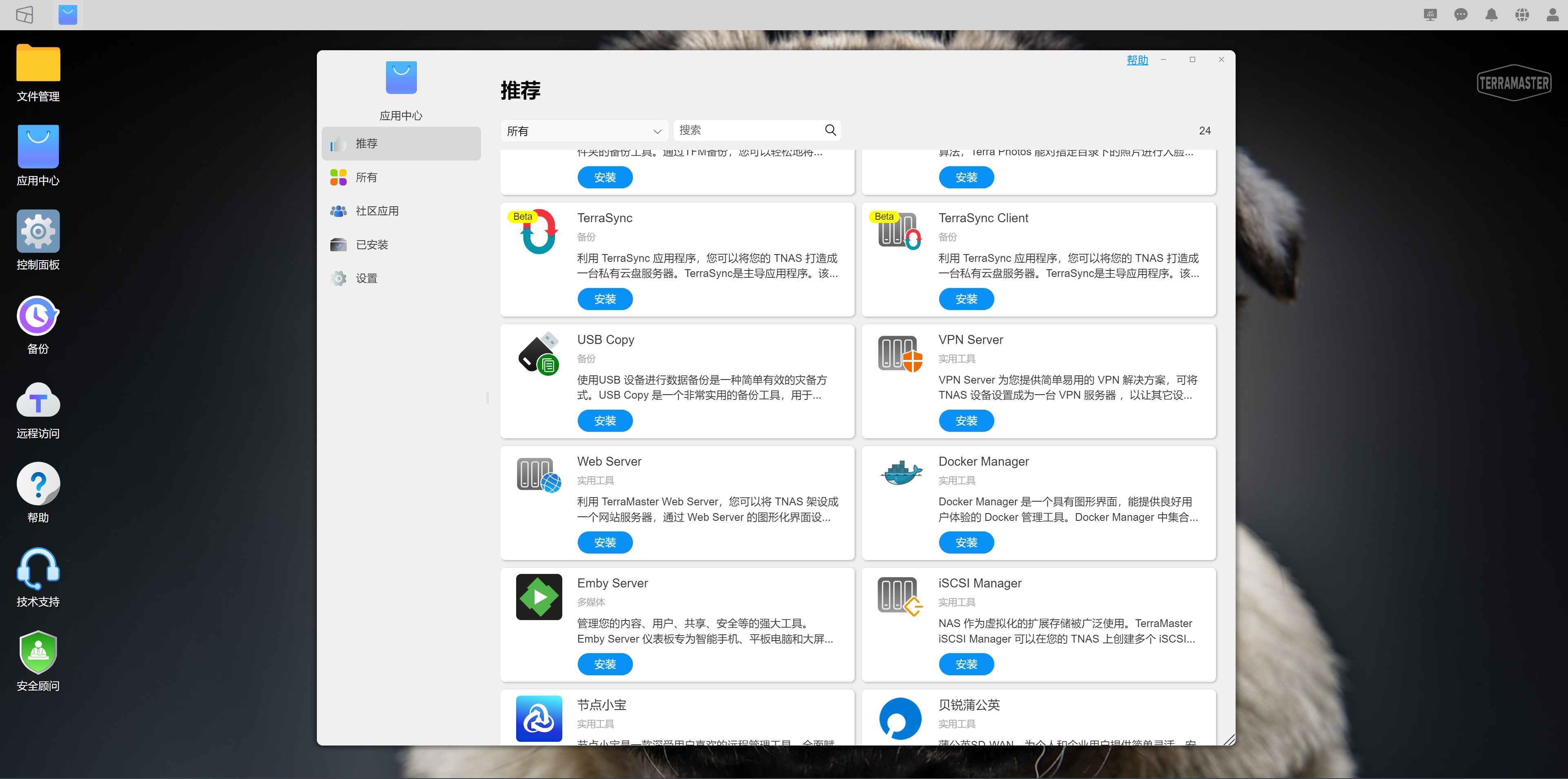

C229C9718423421d89E23D83D64EE102.png▲应用中心有上百个应用程序,常规的Docker,花生壳之类的都有

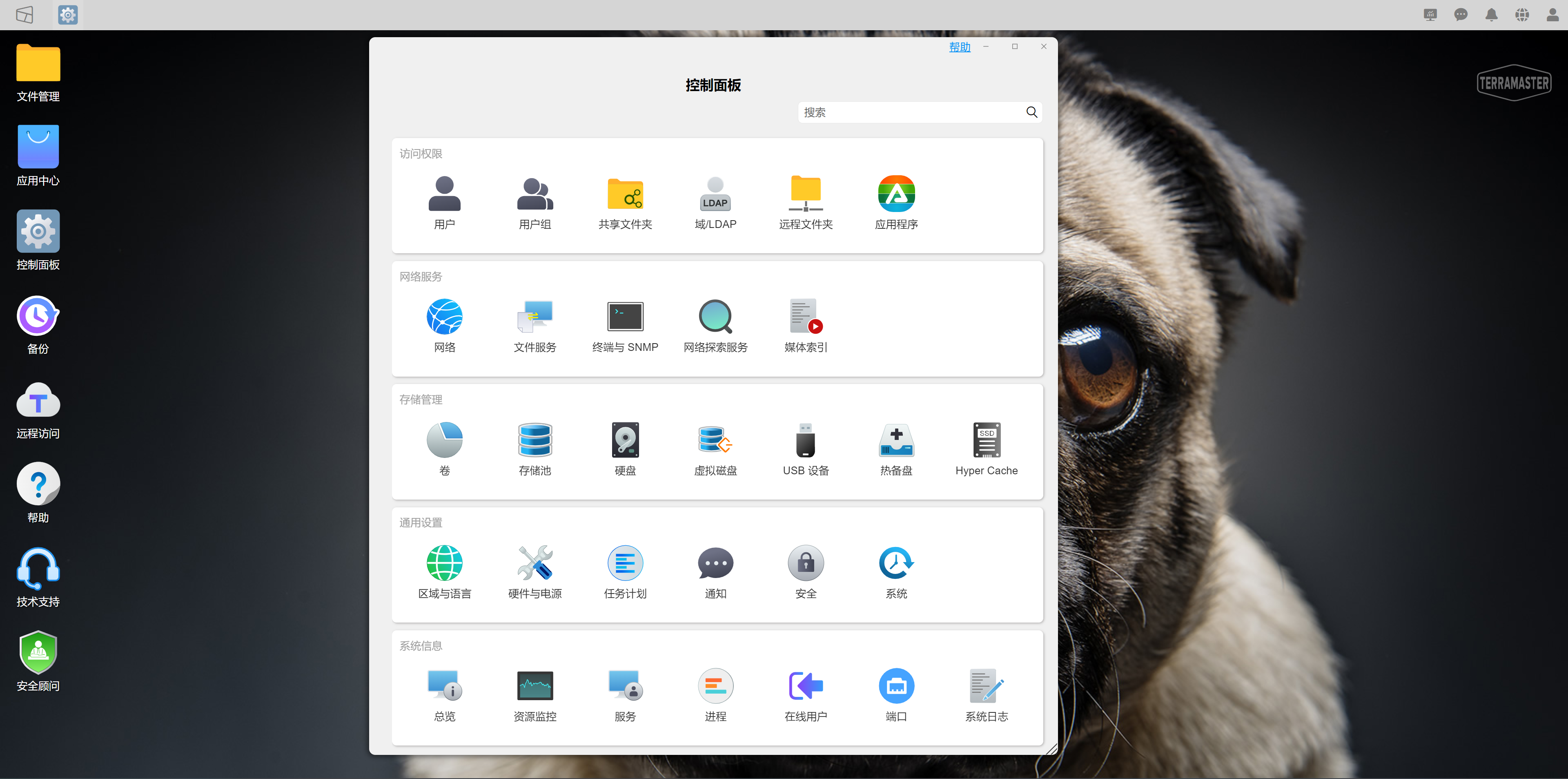

A7FC8BE5FF5E4f39BB994C3EA3CAAB85.png▲控制面板中可以配置储存池,储存卷,SSD缓存

257C5716BE004ae884D1F527BC9FB189.png▲查看当前所有的硬盘状态

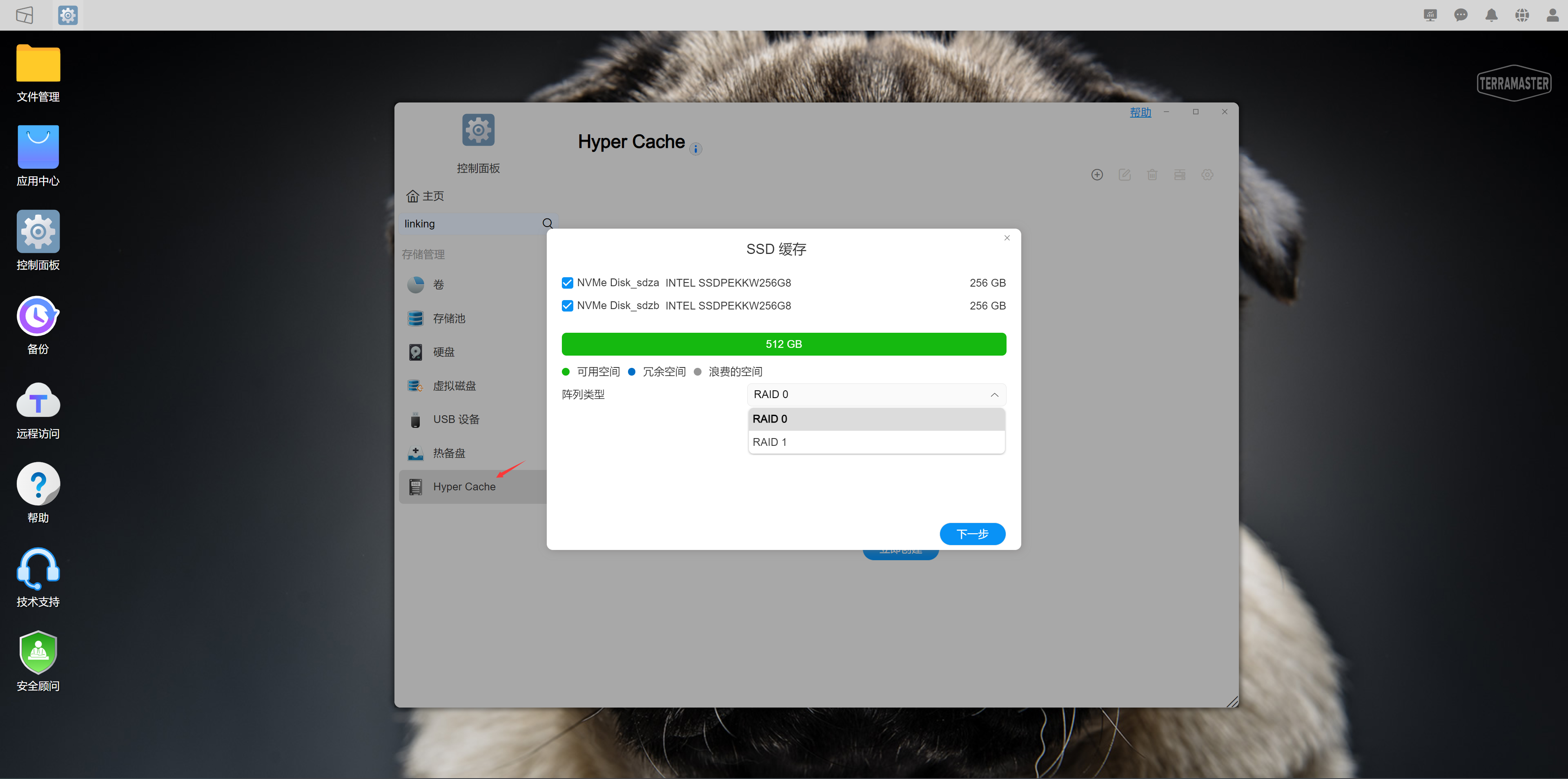

AB1E2408F7994c78823835AC4DDF3CBA.png▲SSD缓存设置,不光可以使用NVMe SSD作为缓存,也可以使用普通的SATA SSD作为缓存使用,只是要占用硬盘槽

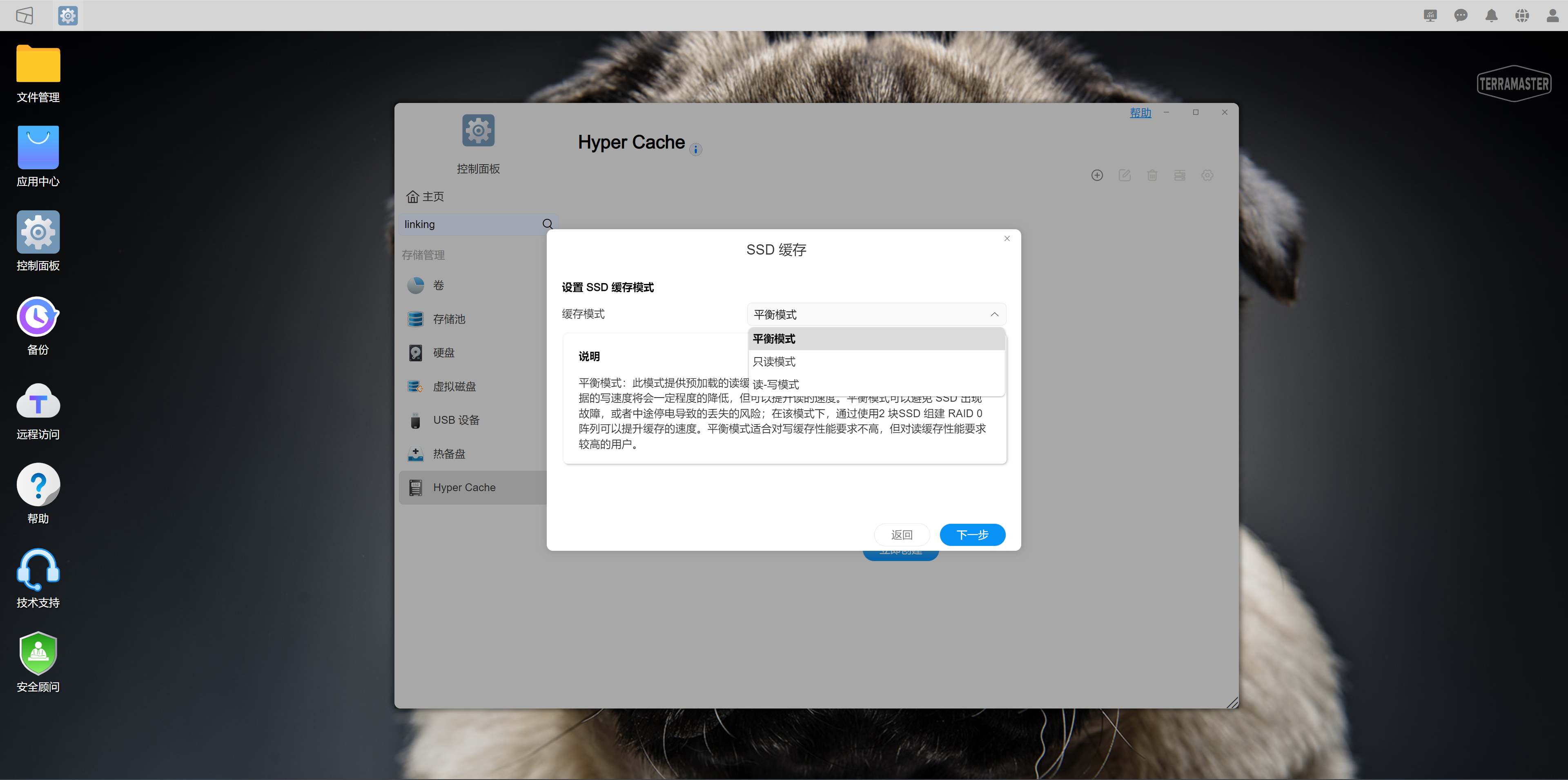

A03EF3F698B54500BB6DBAC14B8AE714.png▲SSD缓存有三个模式;平衡模式、只读模式、读写模式。追求性能可以选择读写模式,这种情况如果SSD损坏会丢失数据。建议选择平衡模式,写入缓存慢了点,但是读取缓存很快

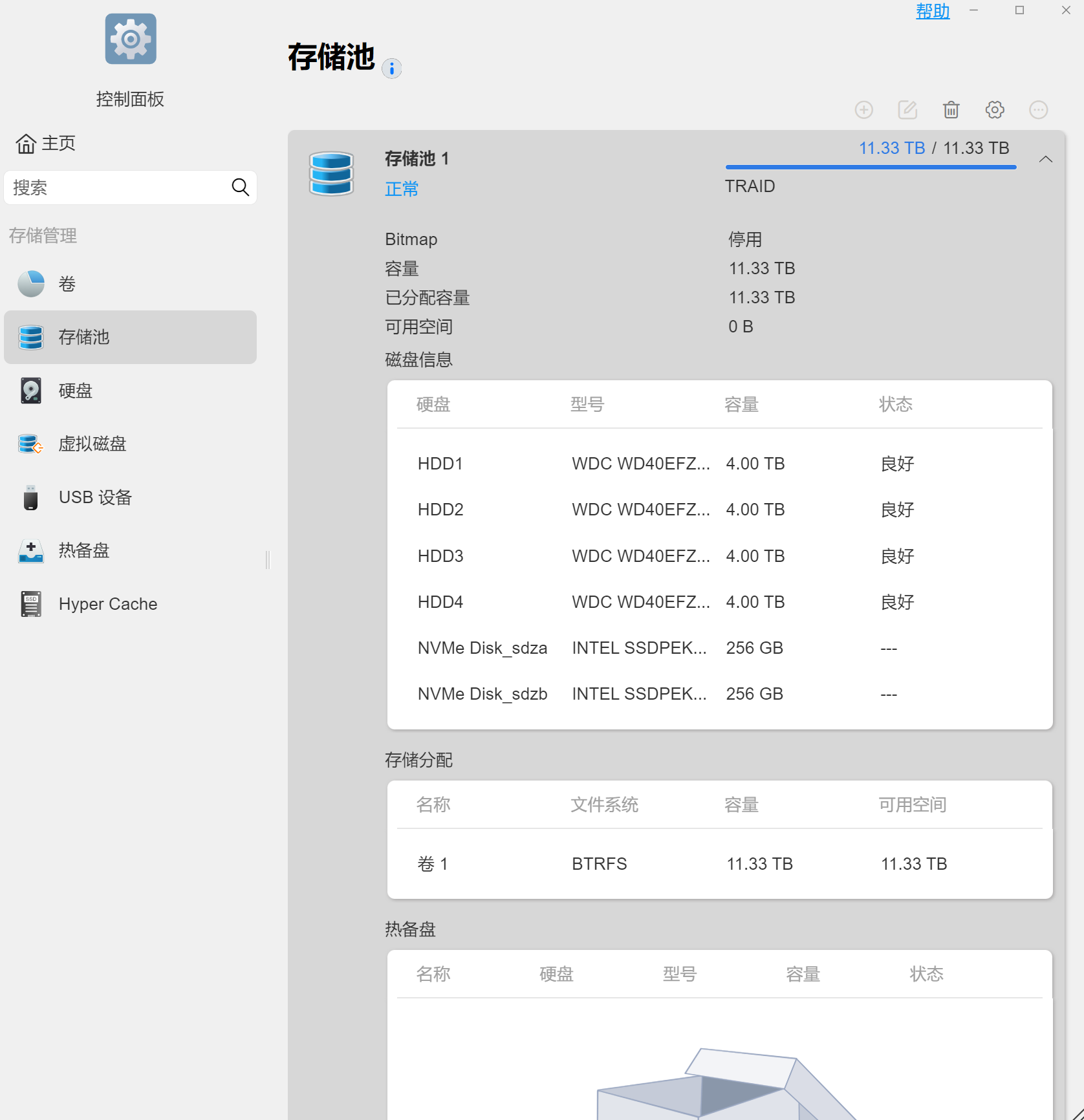

6B85277810D5469bBB34A6F3D1AAE985.png▲TRAID是由铁威马开发的弹性磁盘阵列管理工具,具有自动组合磁盘空间、硬盘故障冗余保护、自动扩容等功能。与传统的阵列相比,除了冗余保护外,TRAID能明显提高磁盘空间的利用效率,在我们购入更大容量的硬盘时,也希望旧的硬盘也能继续发挥价值,但传统的阵列模式并不能满足这样的需求。铁威马TRAID阵列很好的解决了这个问题,利用TRAID弹性管理策略,您可以不断的往您的阵列中添加硬盘扩充存储容量,即便是硬盘容量存在较大差异。图中可以看到不同容量的HDD和SSD都可以组TRAID阵列

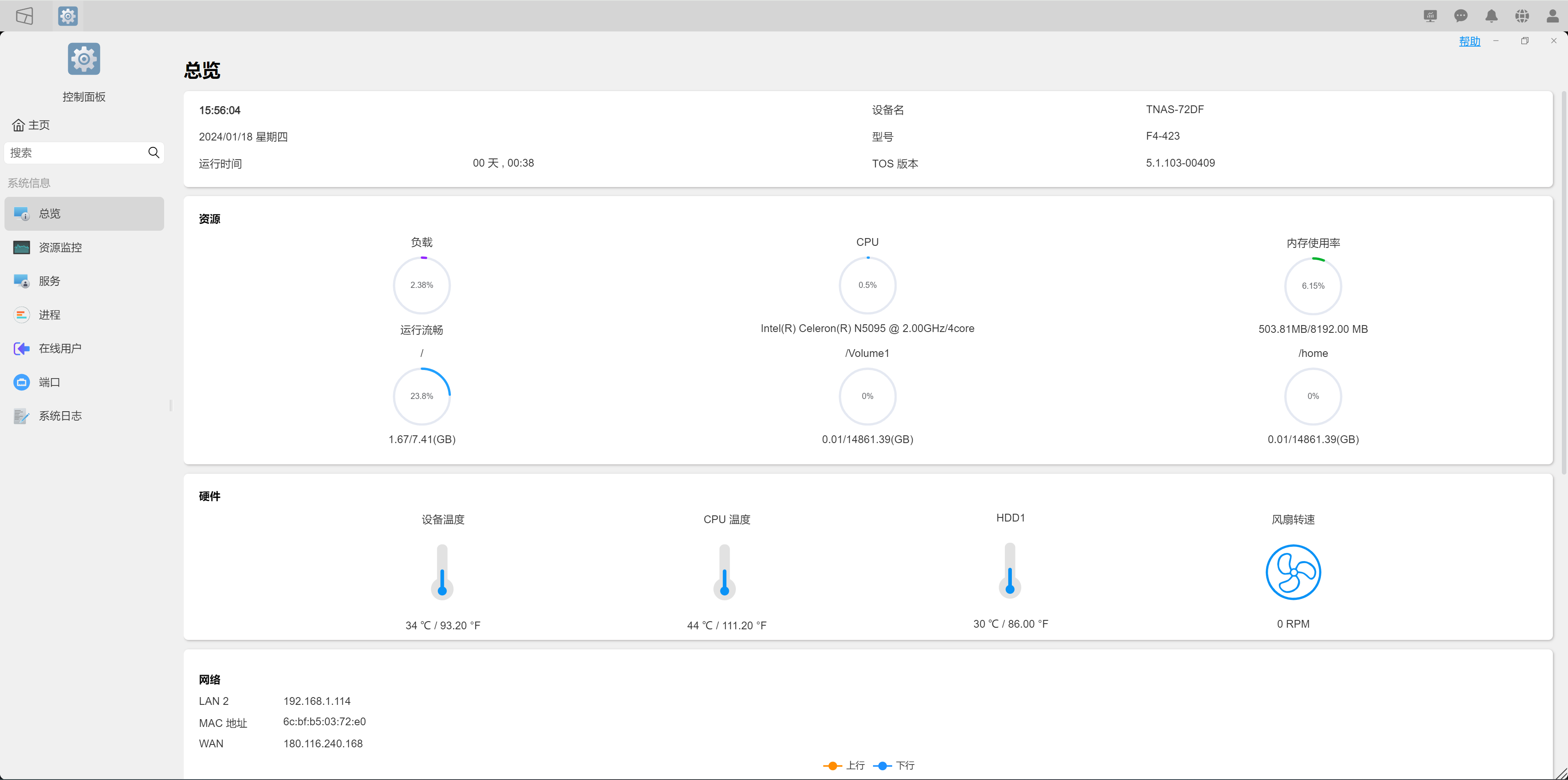

9C61BE355F7B4a7aA47FF0CBC3C21B6C.png▲总览里可以看到当前的资源占用率,以及各部件温度,风扇转速等等

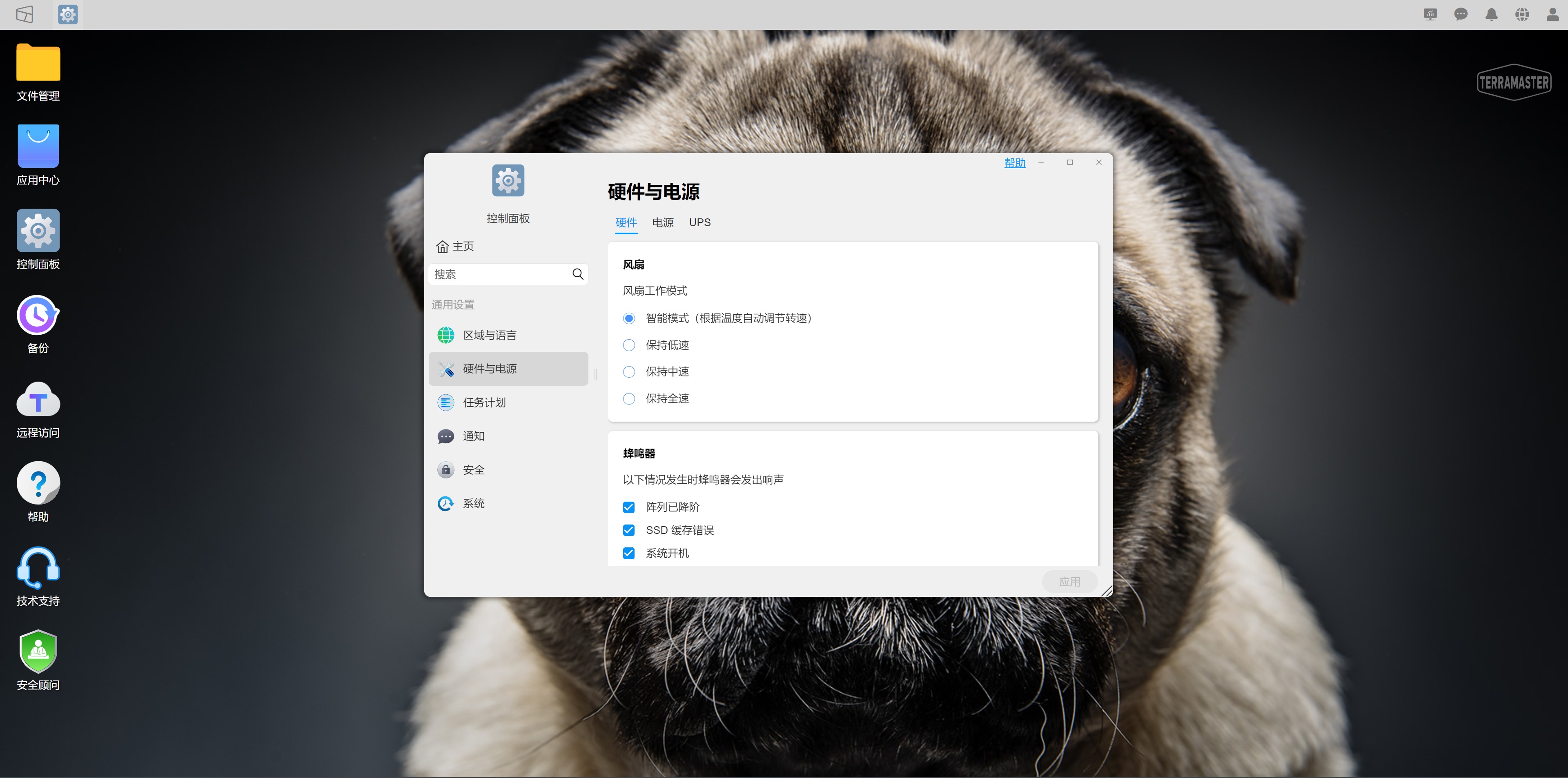

7BFF3CFD52F041f78CA7DECEC72BE104_副本.jpg▲硬件和电源中可以设置风扇转速,UPS电源等等

CloudSync

79784F8D44A743d1BA76312DA7730CD9.png▲CloudSync 是一个云盘同步应用程序,用于在您的 TNAS 和云盘之间实现快速,安全的数据同步,是一个非常实用,高效的一站式云盘灾备解决方案

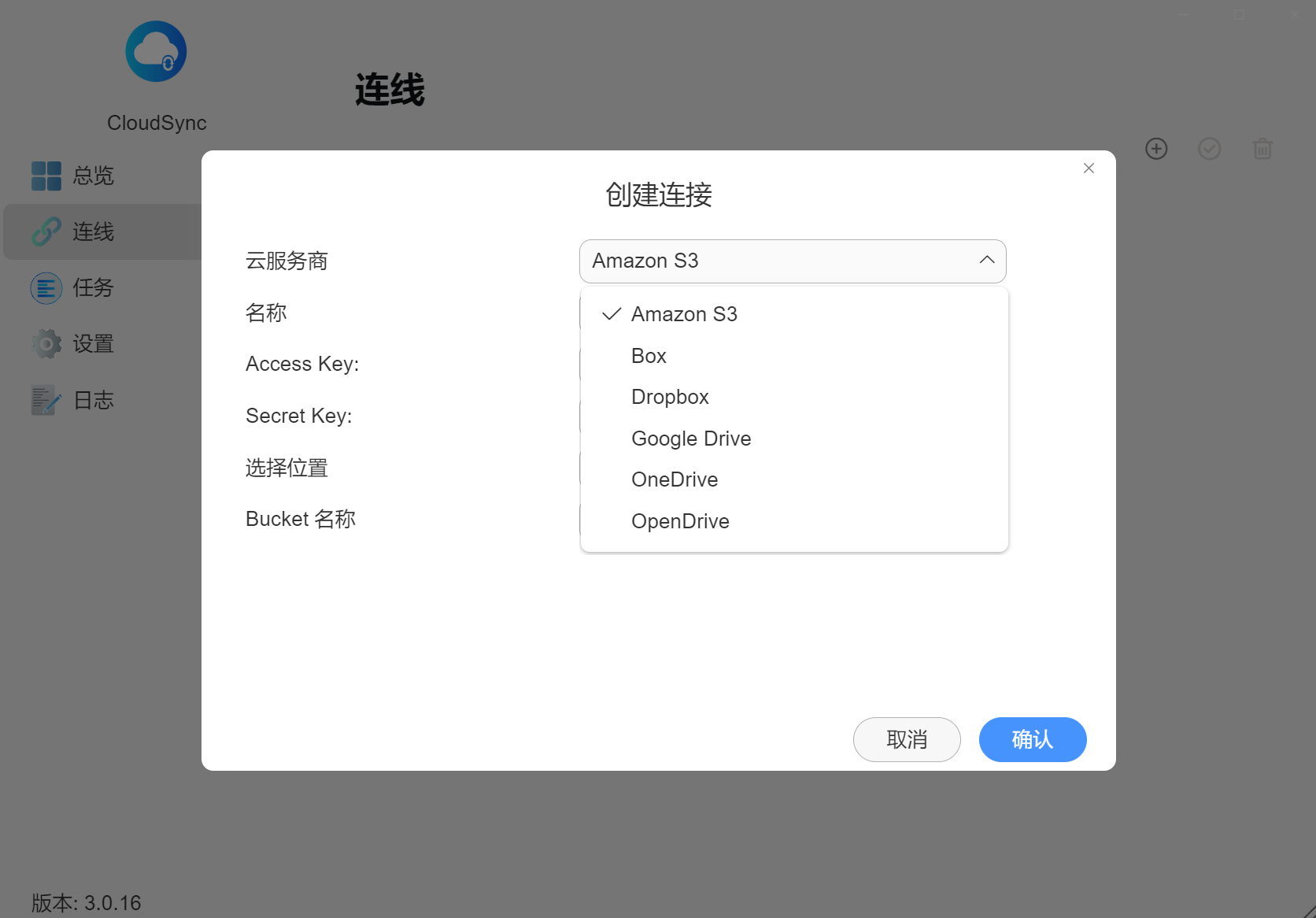

6043DBD7C5574a49B3890C64B059874E.png▲CloudSync集合了多种主流云盘同步功能,包括 Google Drive,OneDrive, Amazon S3, Dropbox, Baidu, 阿里云等,只需要管理一个应用即可满足不同的云盘同步管理

84FDD84D8DF14e0bB0674DFEC9A33AE3.png▲例如这里选择使用百度网盘,登录自己的百度网盘账号即可

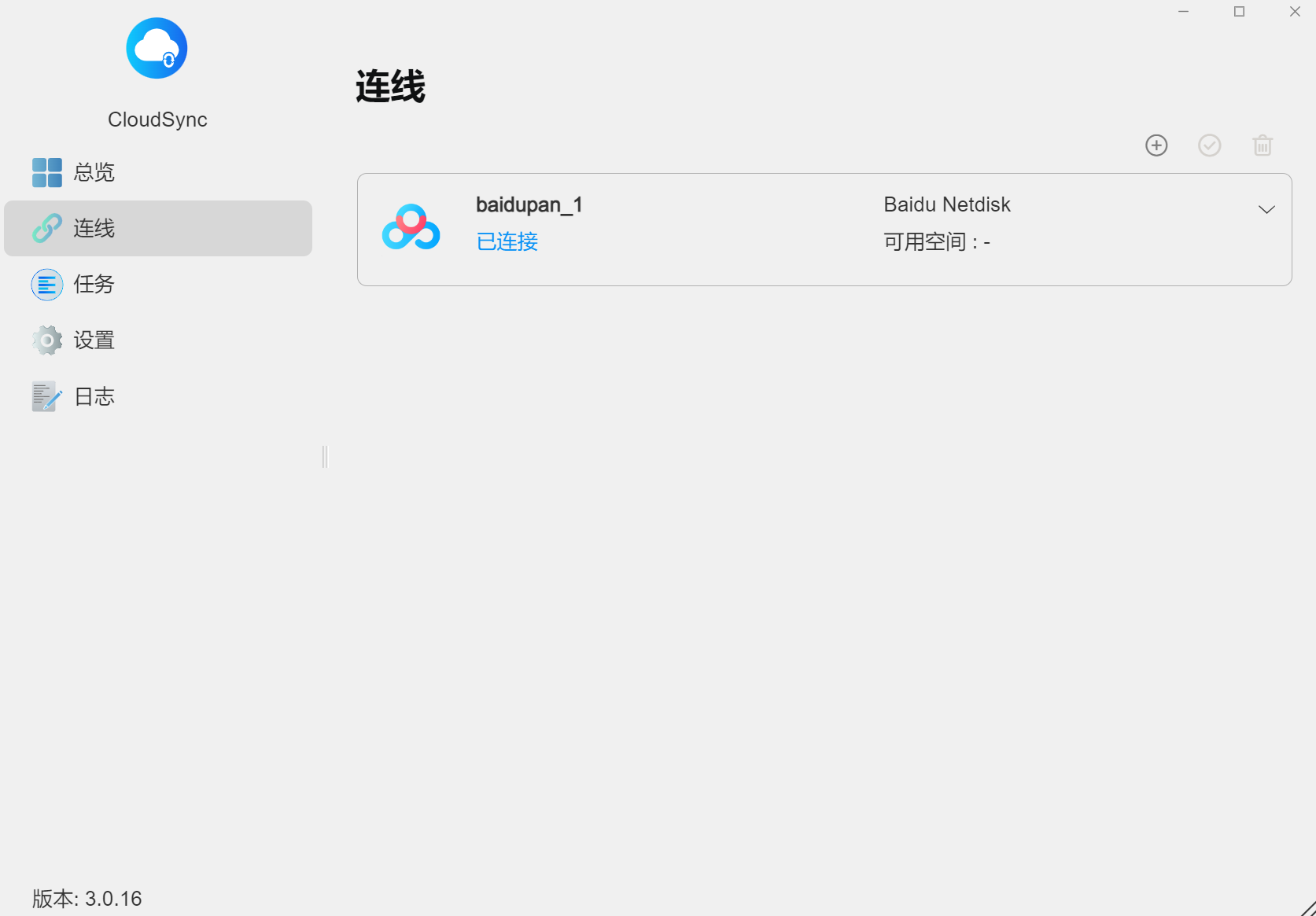

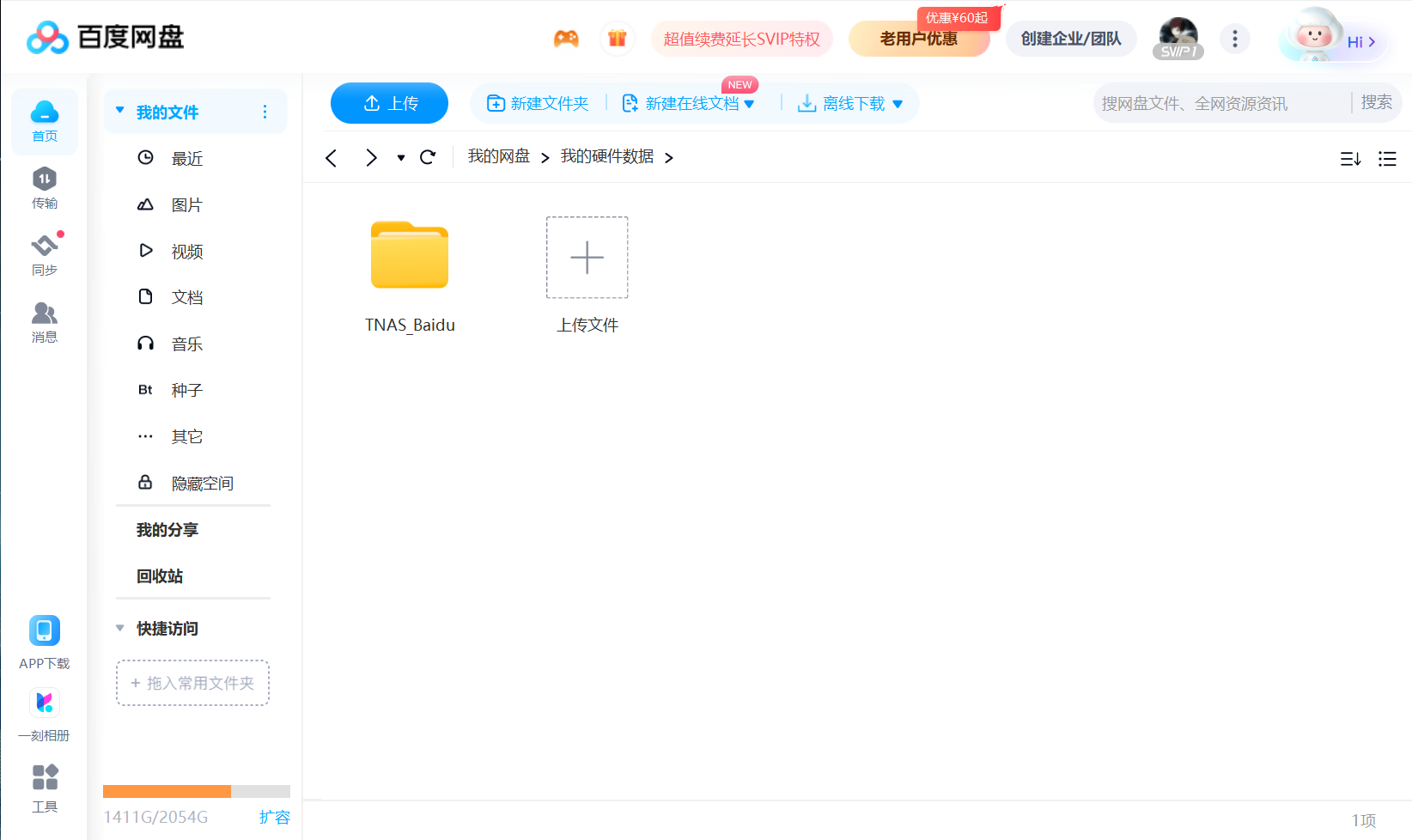

1FAE24CB498949f297735B302F75D51A.png▲连线创建成功后就可以在自己的百度网盘中看到铁威马F4-423创建的文件夹了,以后这个文件夹就是用来备份NAS上的数据

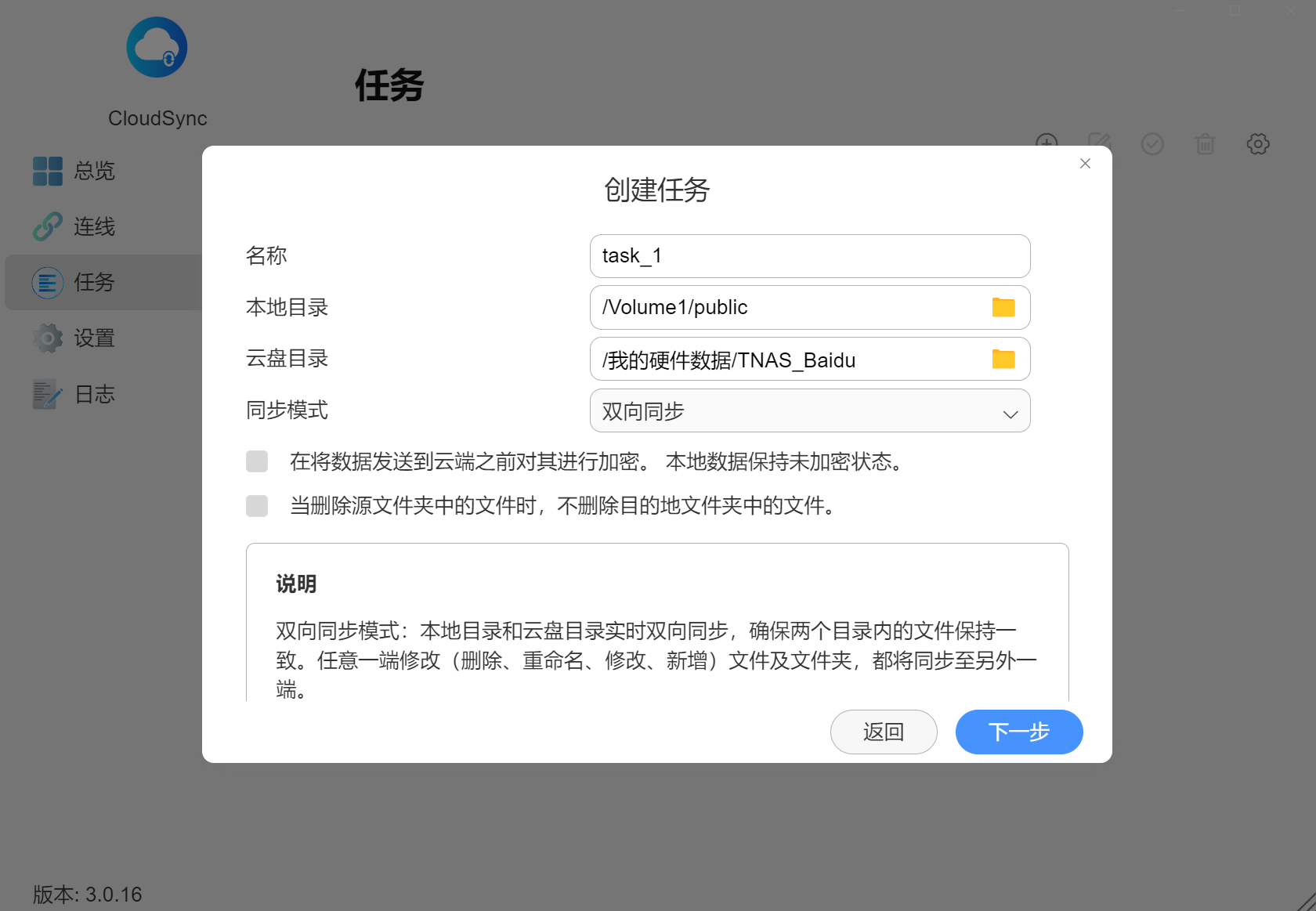

D7229C10DE534d79AAE30470DA04E306.png▲创建备份任务时,选择NAS上需要备份的文件夹,在选择百度网盘上的存放数据的文件夹即可,选择双向同步,这样可以确保两个文件夹内的文件保持一致

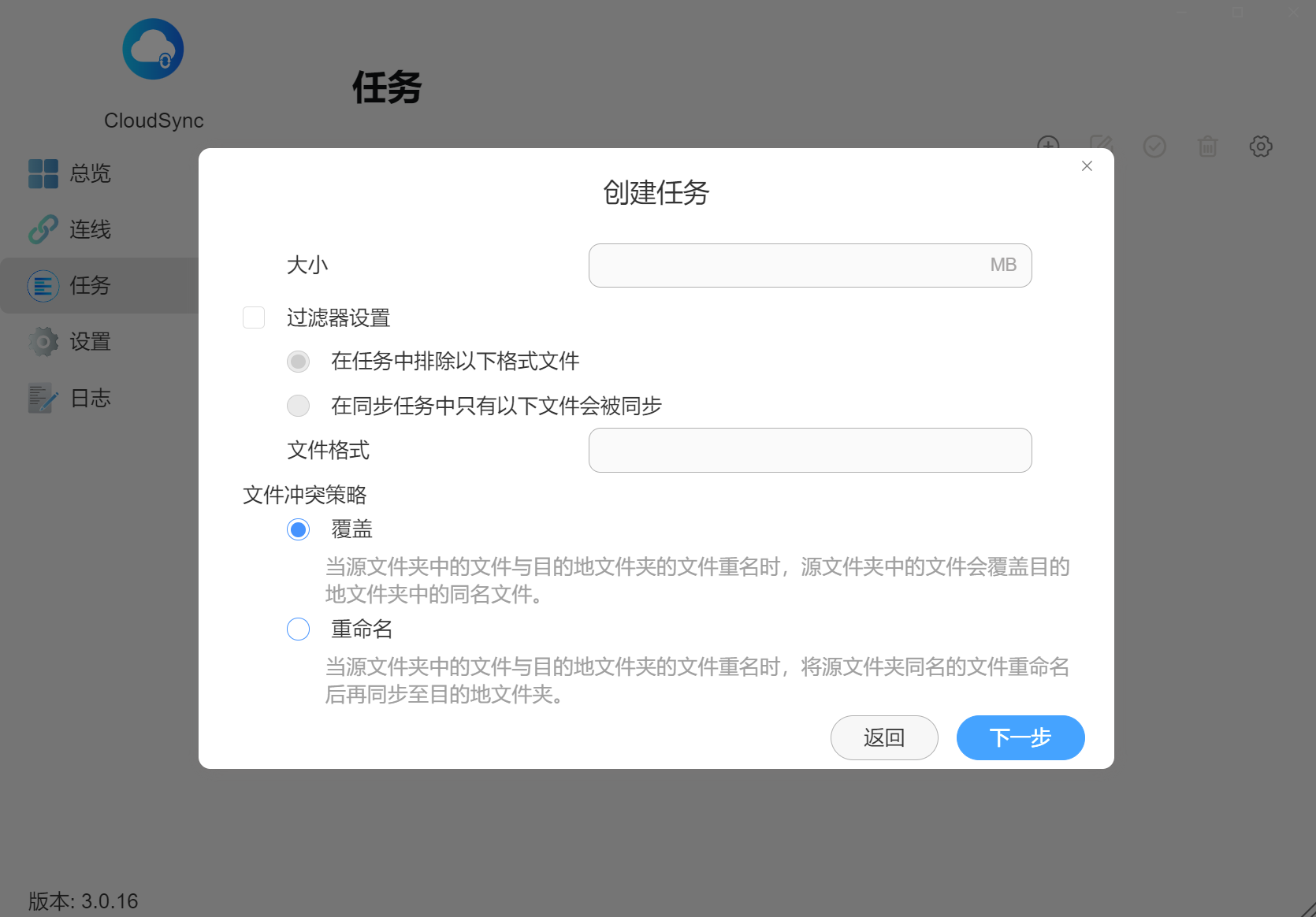

F18276D5382440a2B9E6FC2B88696D10.png▲文件冲突策略选择覆盖,可以更好的节省空间

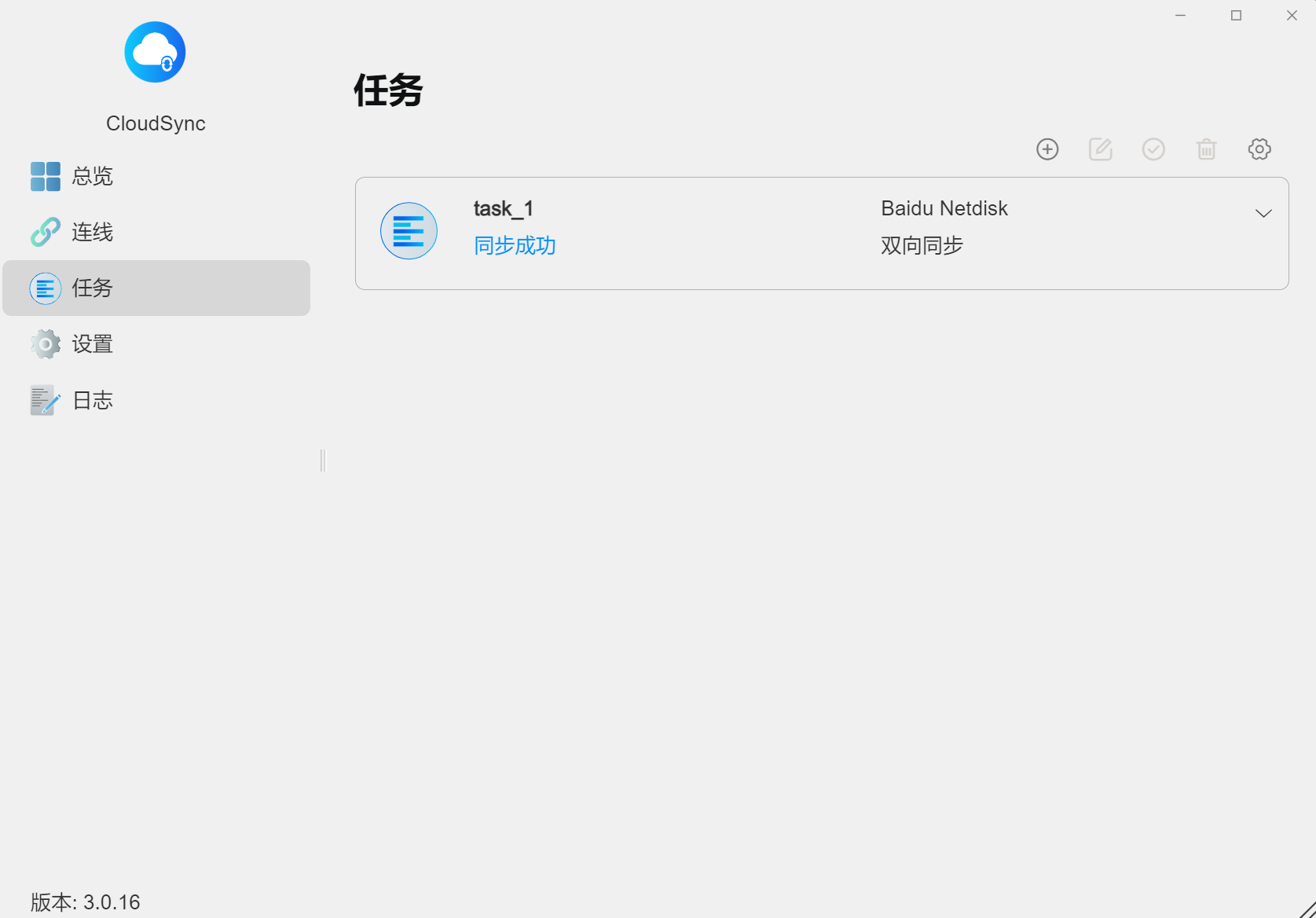

2CFC0C9787514ad5B3D341A8F2F216E4.png▲创建成功。这样任意一端修改文件和文件夹,都将同步至另外一端

文件系统快照(TFSS)

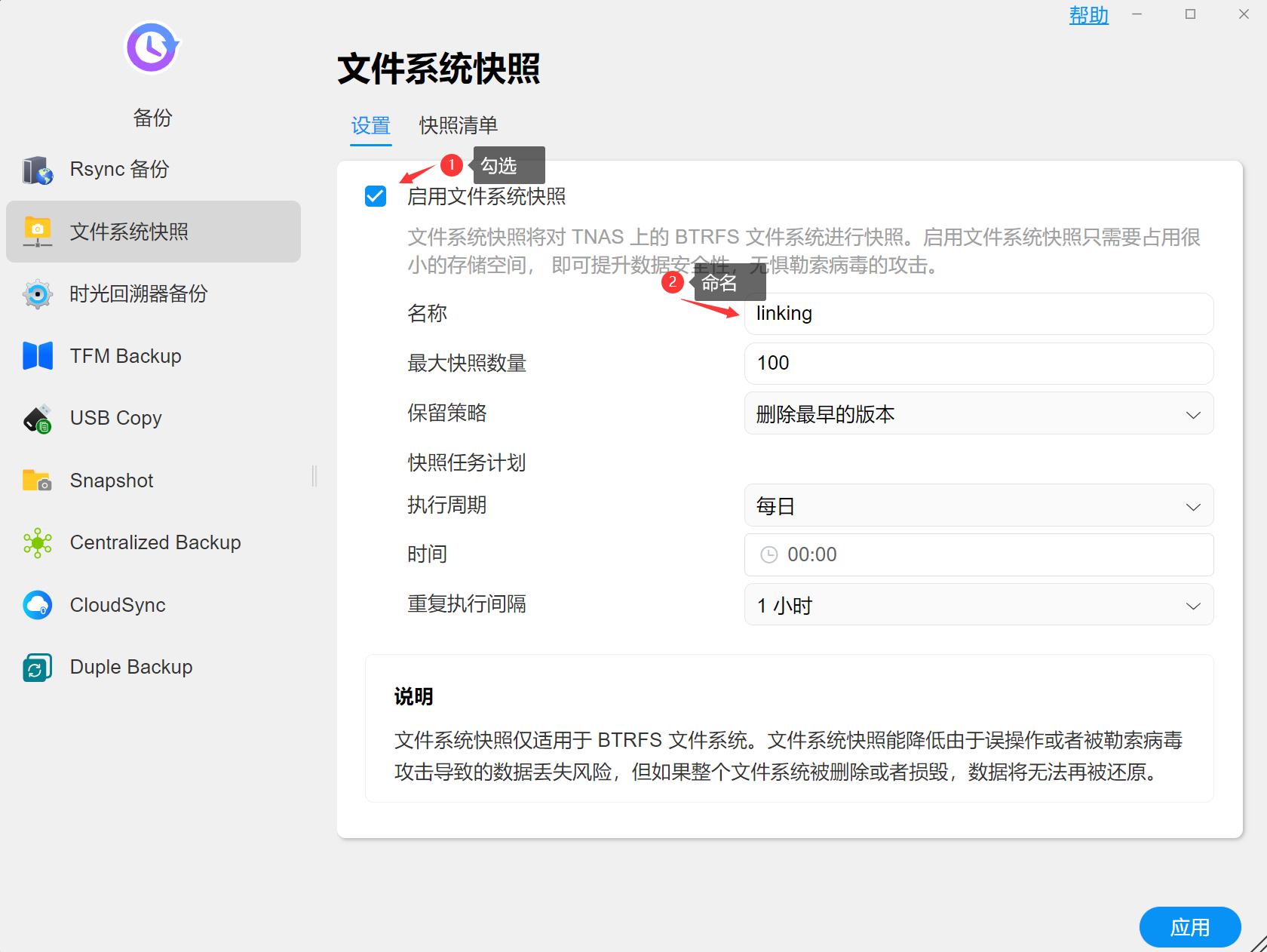

19BF76A5516A4a84BCBCFD85FD0CBA61.png▲在备份应用程序中可以启用文件系统快照。TFSS(TerraMaster File System Snapshot)是一个基于BTRFS文件系统开发的灾备工具。通过利用文件系统的特性为TNAS设备的整个文件系统拍摄快照,以避免错误操作或者遭受勒索病毒攻击而造成数据丢失

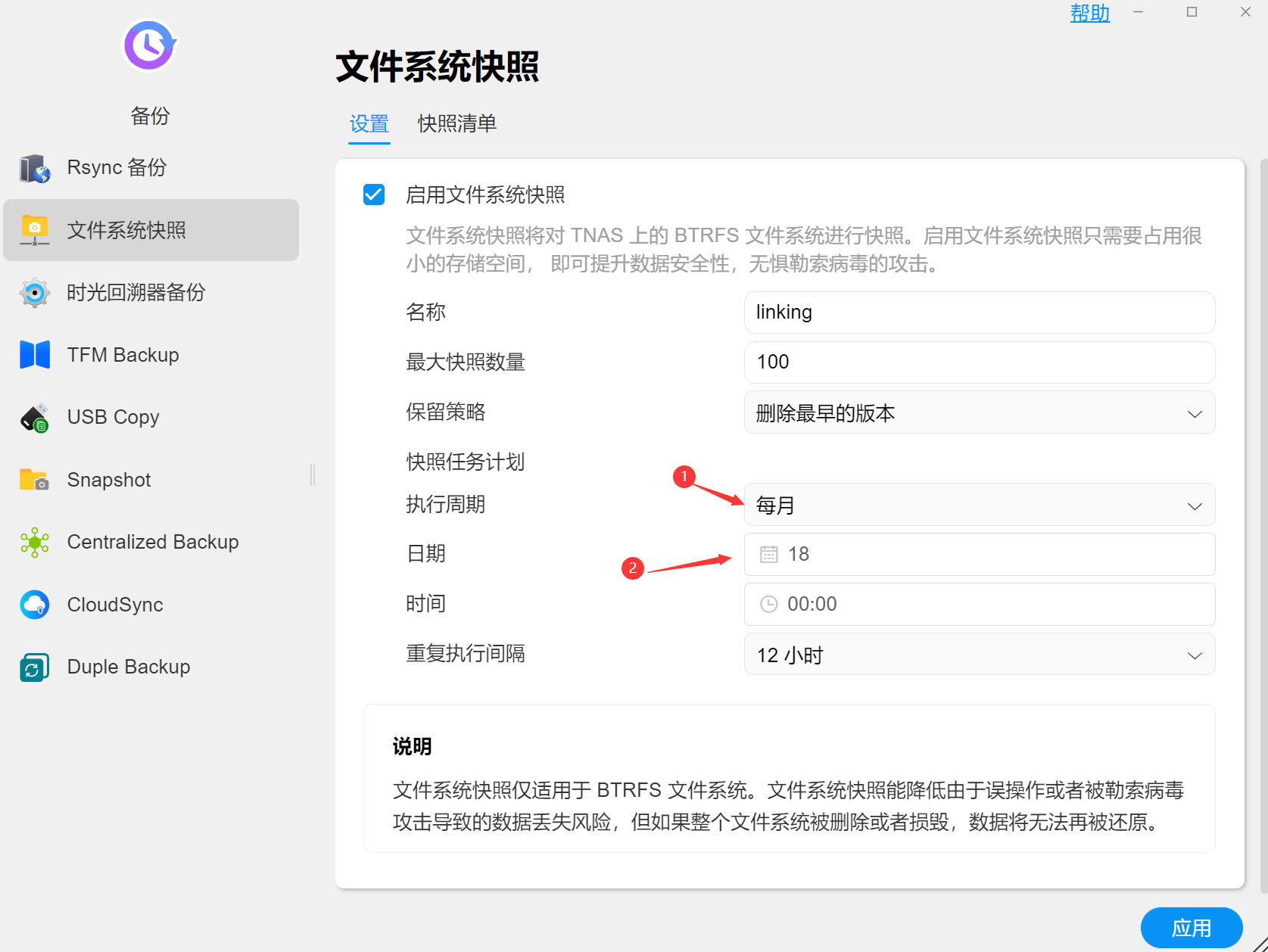

BEE9BEE059A84a528DE7D66709D2EB40.png▲选择快照的执行周期,定好日期和时间即可

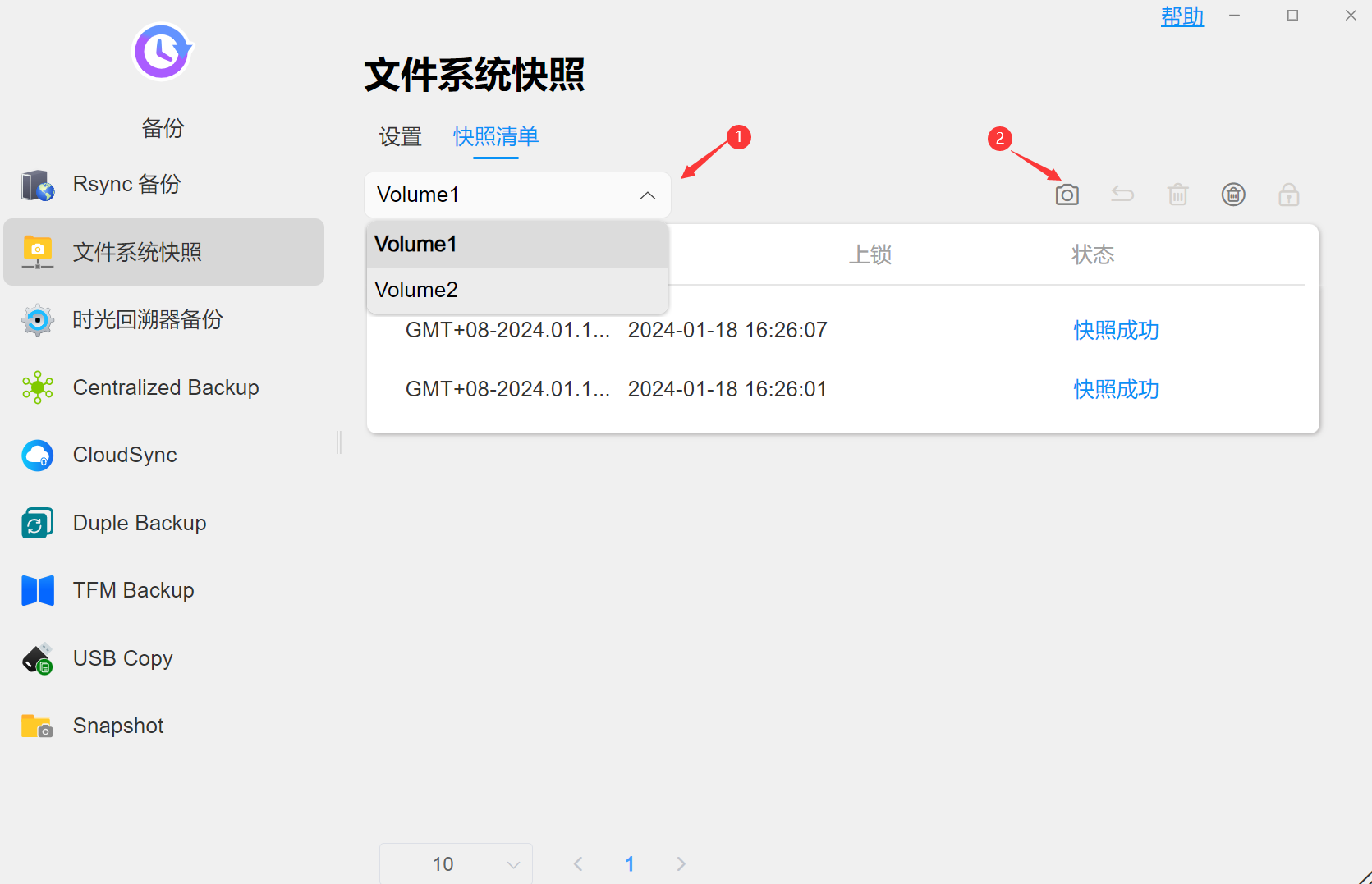

298DDB23689E44288DA9239FF86A8A5B.png▲如果设置了多个卷,可以对不同的卷进行快照

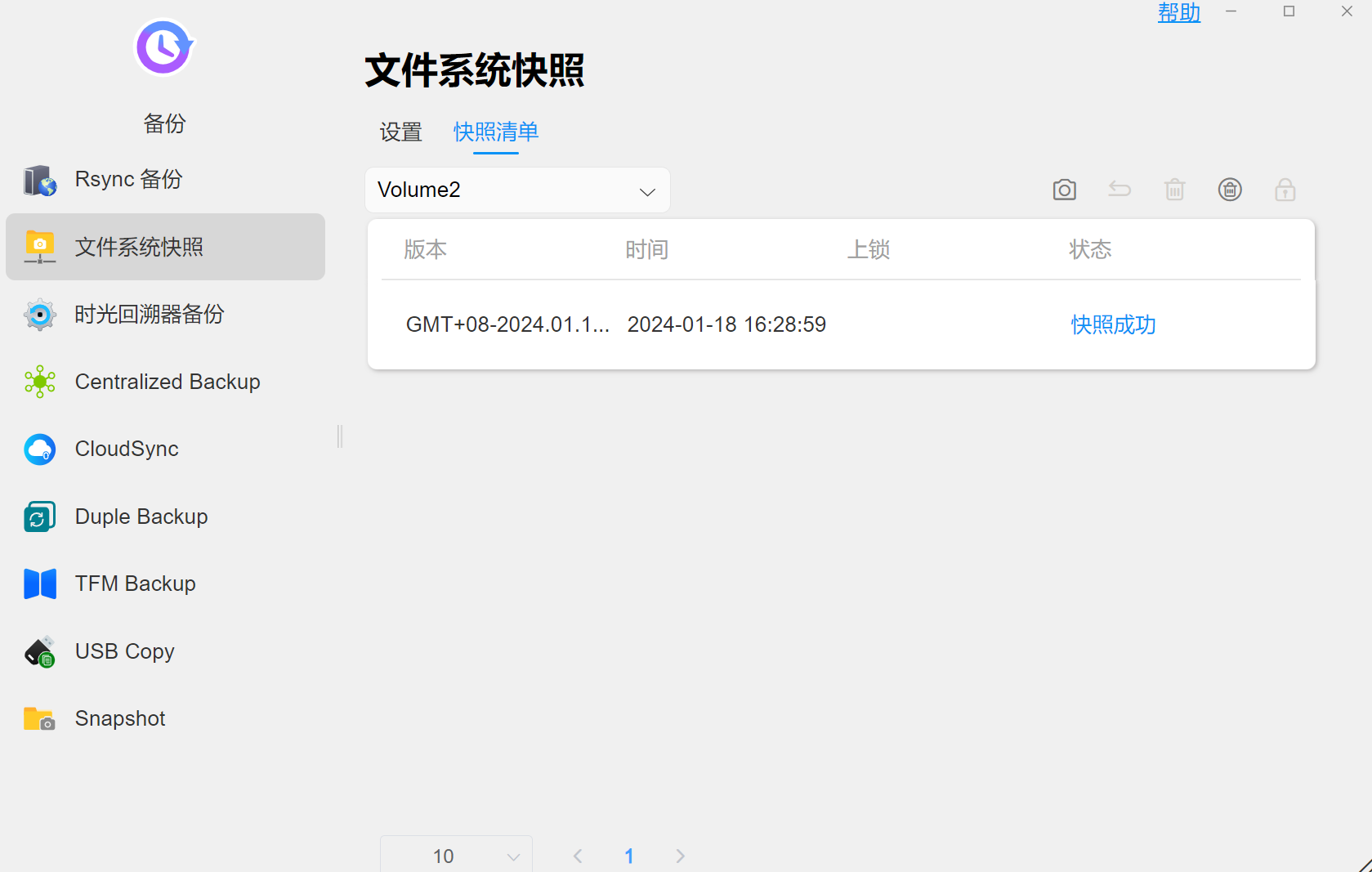

45EF5BB6C28F495eB976F52DDFA26E69.png▲TFSS快照功能使用了BTRFS COW (copy-on-write)的特性,所以几乎可以瞬间创建快照,每次快照只需要几十K的存储空间,无需占用大量的磁盘空间即可提供安全的数据保护

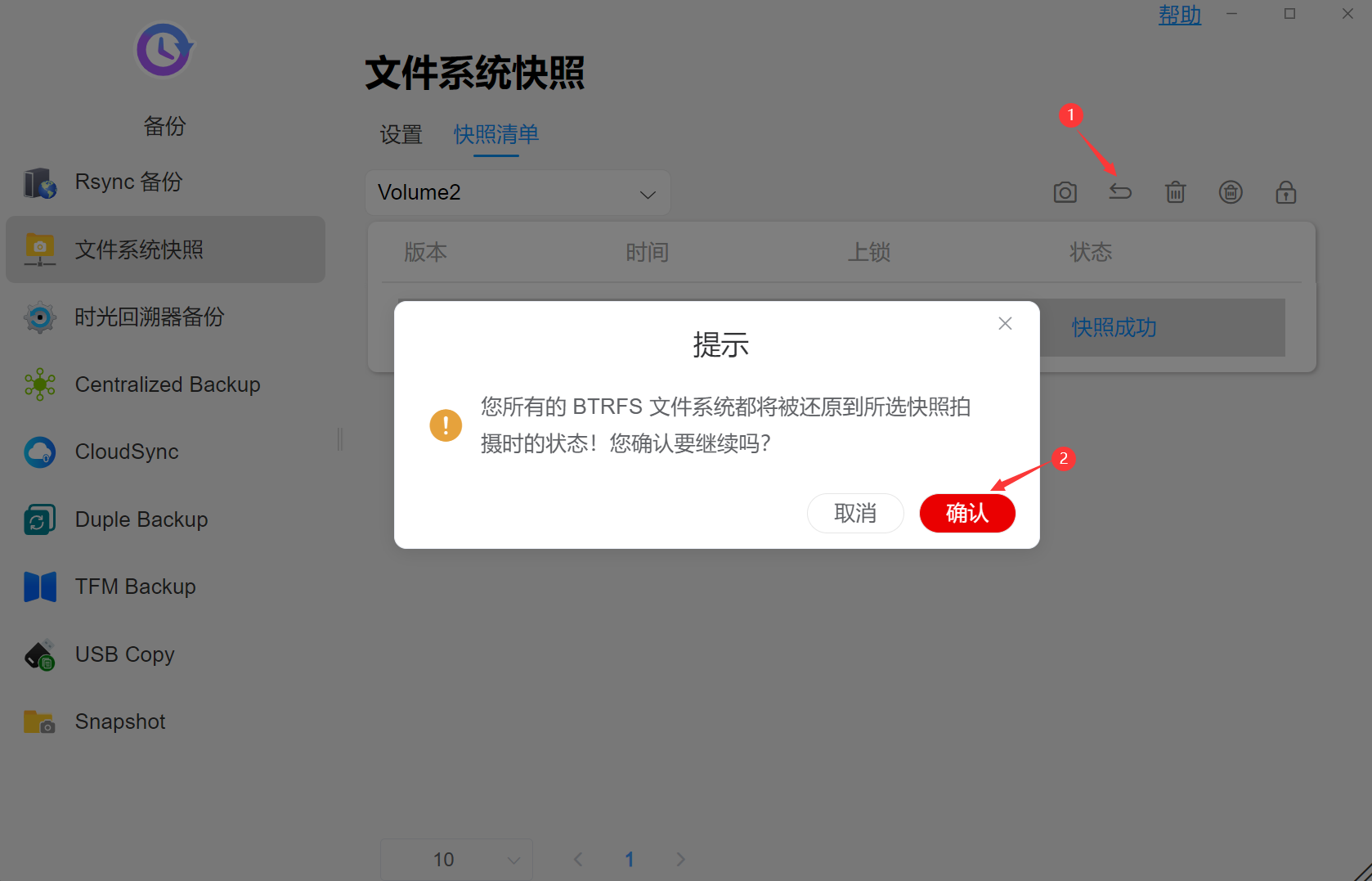

90C2B84FC9FD413e8F9767BA56443E33.png▲当灾难发生或者受到勒索病毒攻击后,通过TFSS直观的图形界面,您可以浏览文件系统快照的历史版本,将数据还原至灾难发生前的状态

性能测试

4块西数WD40EFZX 4TB RAID 0

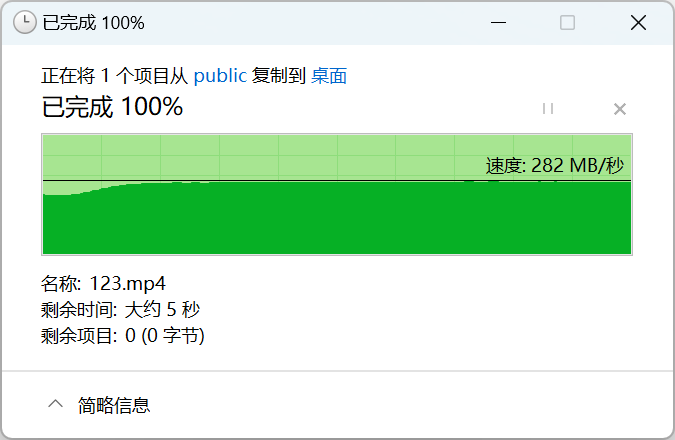

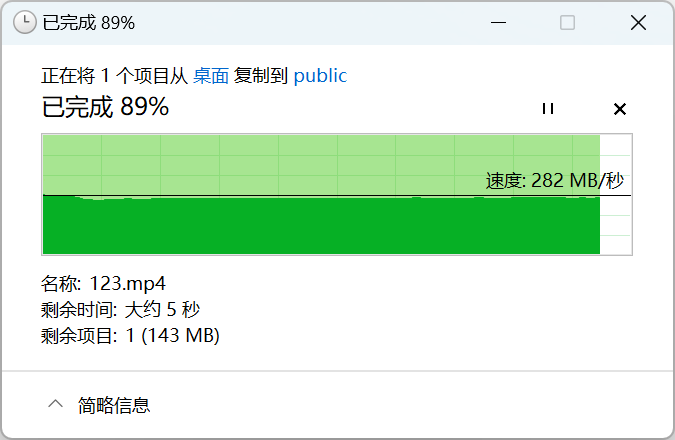

2B97B8312E414889AFE2C088DAC040AF.png▲向NAS中上传文档,此时F4-423的写入速度为282MB/s

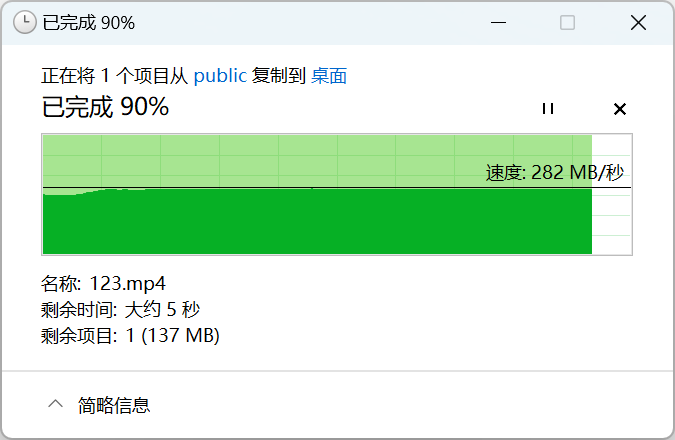

078E9F4DDA8B4acf84B34110CFDECD7F.png▲从NAS中取回文档,此时F4-423的读取速度为282MB/s

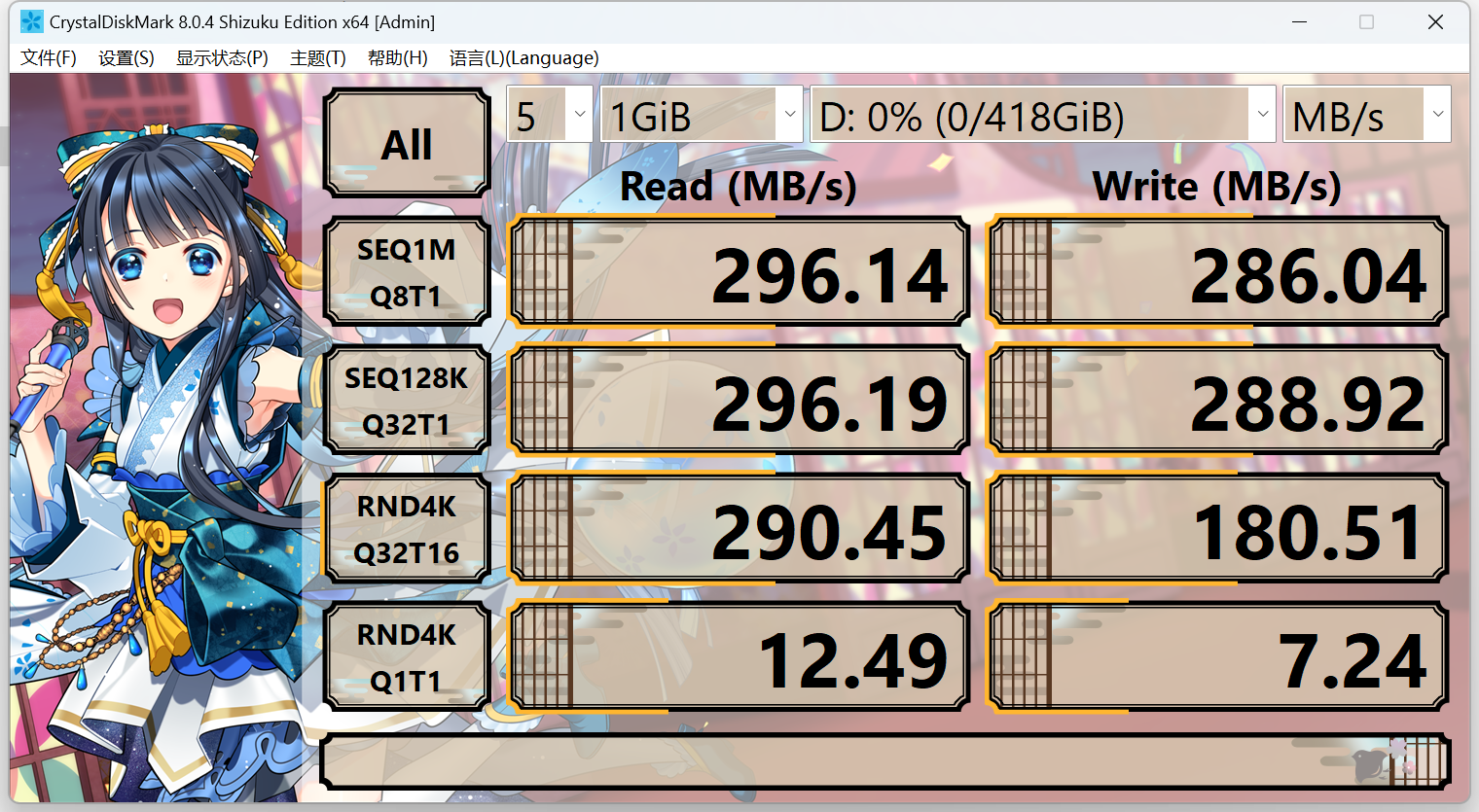

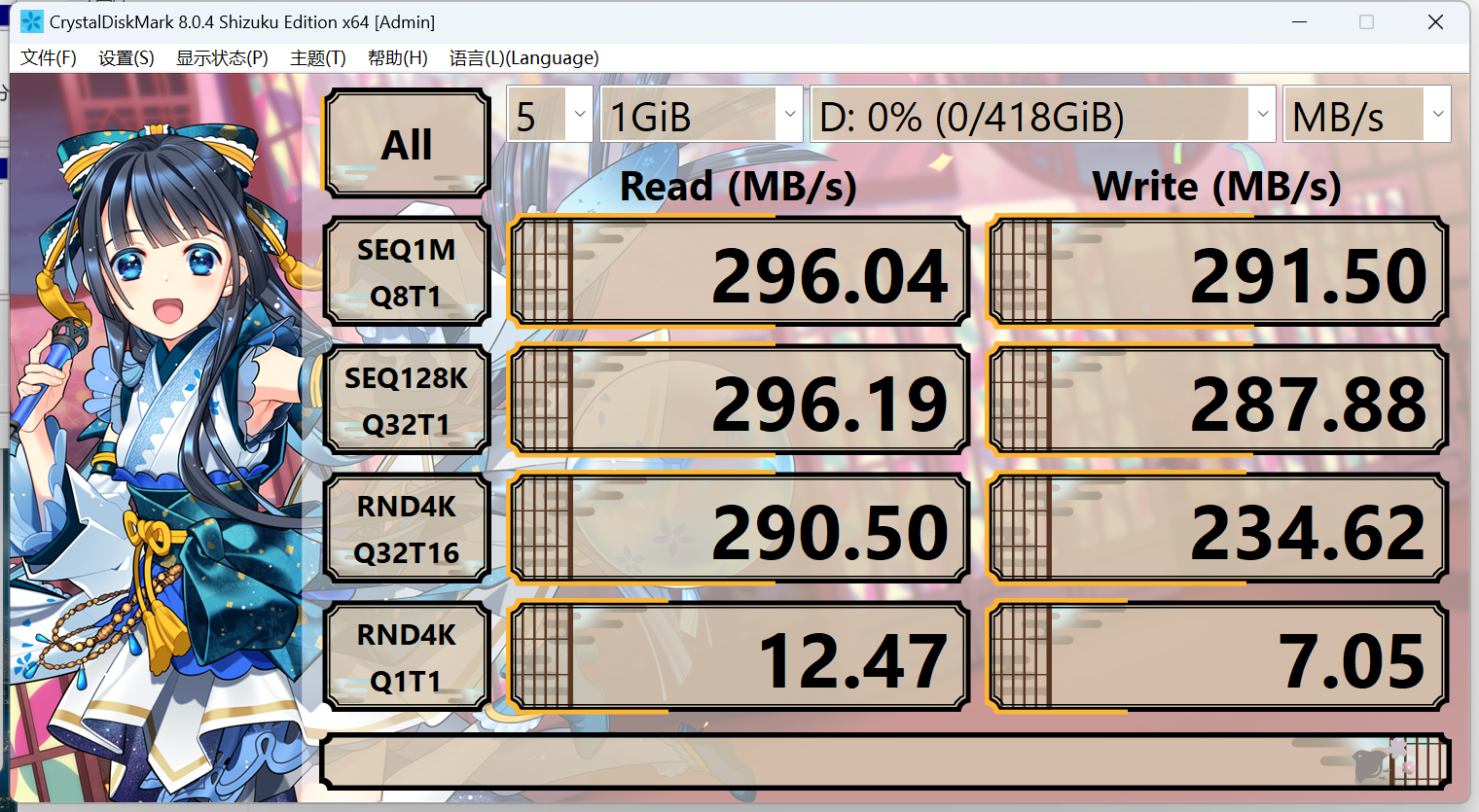

147ECE7063D04a44A24207A8B1A17F11.png▲挂载ISCSI储存后,CrystalDiskMark测试

4块西数WD40EFZX 4TB RAID 0 + 2块intel 760p 256G RAID 0读写缓存加速

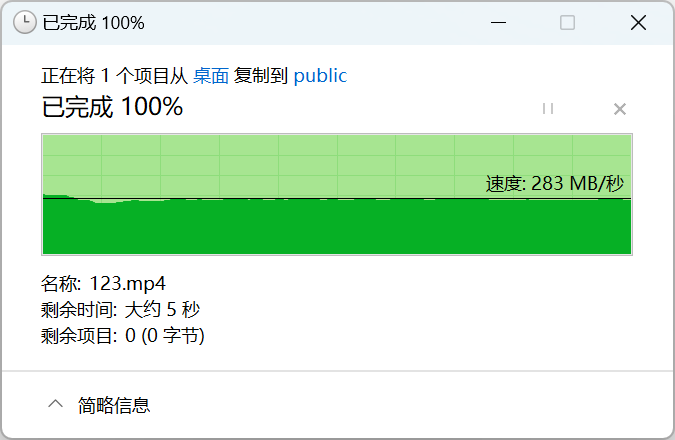

B4FE84B96D874568A07FF7CB788673A3.png▲向NAS中上传文档,此时F4-423的写入速度为283MB/s

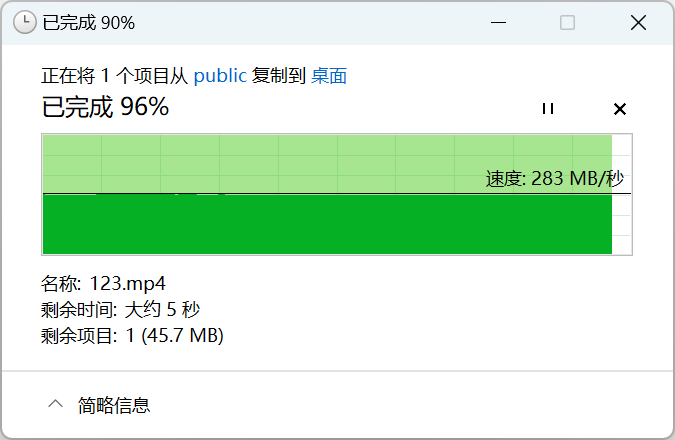

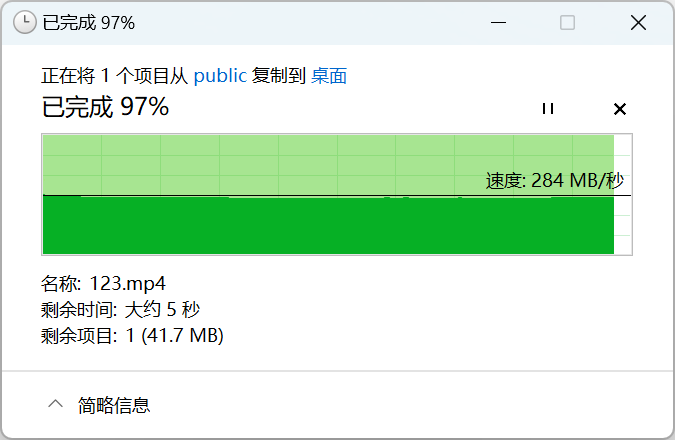

9F53E1E6908F4877BAB3306E85F7A76A.png▲从NAS中取回文档,此时F4-423的读取速度为284MB/s

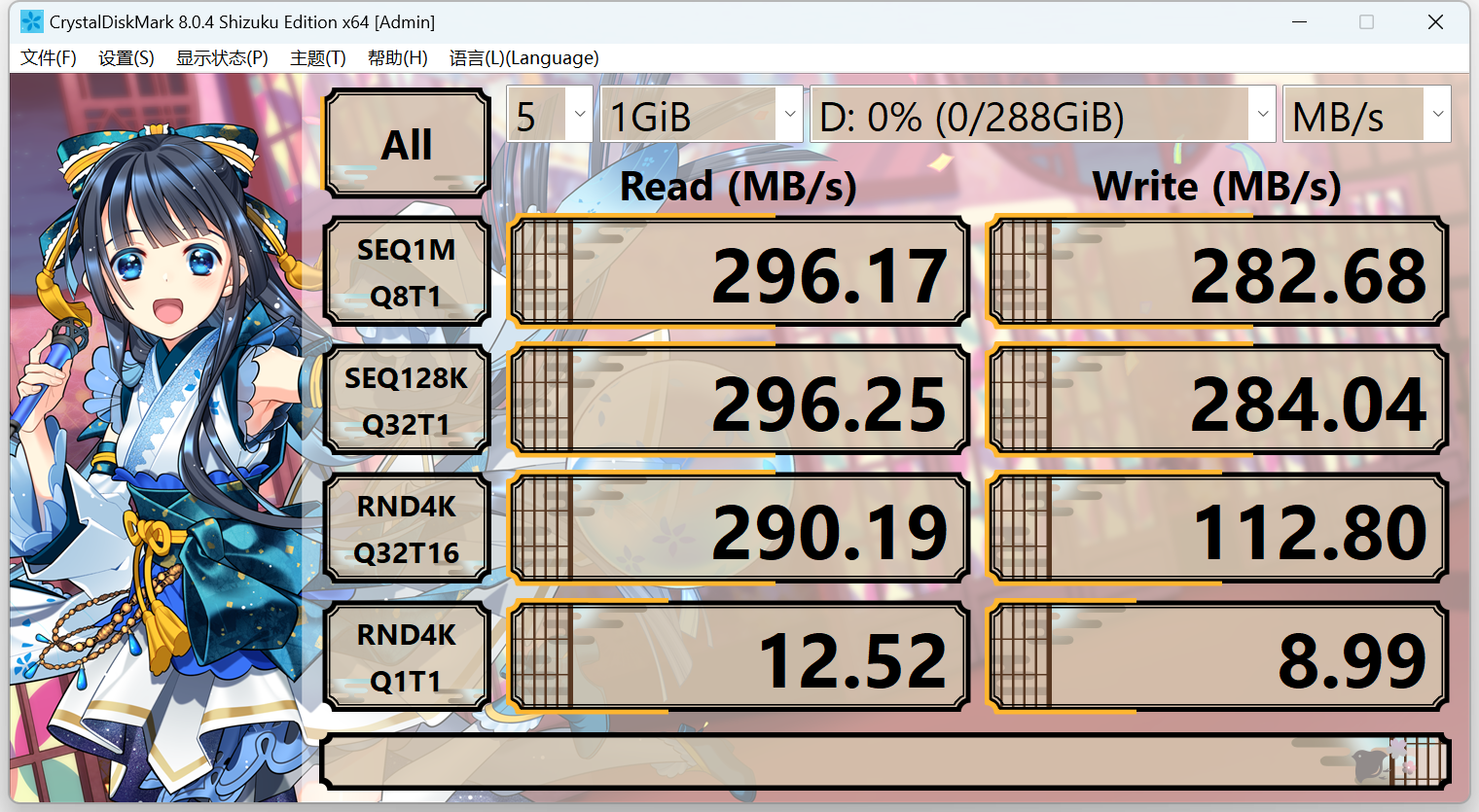

578AD0D7541A48a4A27DCB1C99C50F85.png▲挂载ISCSI储存后,CrystalDiskMark测试

2块intel 760p 256G RAID 0

AD091C7FFF7D46638DCC4FA5BD7C2B74.png▲向NAS中上传文档,此时F4-423的写入速度为283MB/s

AA81C5F5D8AF49ce9077B7CA137A9DE9.png▲从NAS中取回文档,此时F4-423的读取速度为282MB/s

964753C663524eb38DFCC786DA7B469E.png▲挂载ISCSI储存后,CrystalDiskMark测试

4块WD40EFZX 4TB + 2块intel 760p 256G TRAID

3B79020F991641bfA84543CDC7732C6F.png▲向NAS中上传文档,此时F4-423的写入速度为282MB/s

70DD121F8C9542e2942D7962CCA8AA0B.png▲从NAS中取回文档,此时F4-423的读取速度为283MB/s

0C51424AEECB4d0f9A540DFC5A1C70E0.png▲挂载ISCSI储存后,CrystalDiskMark测试

温度

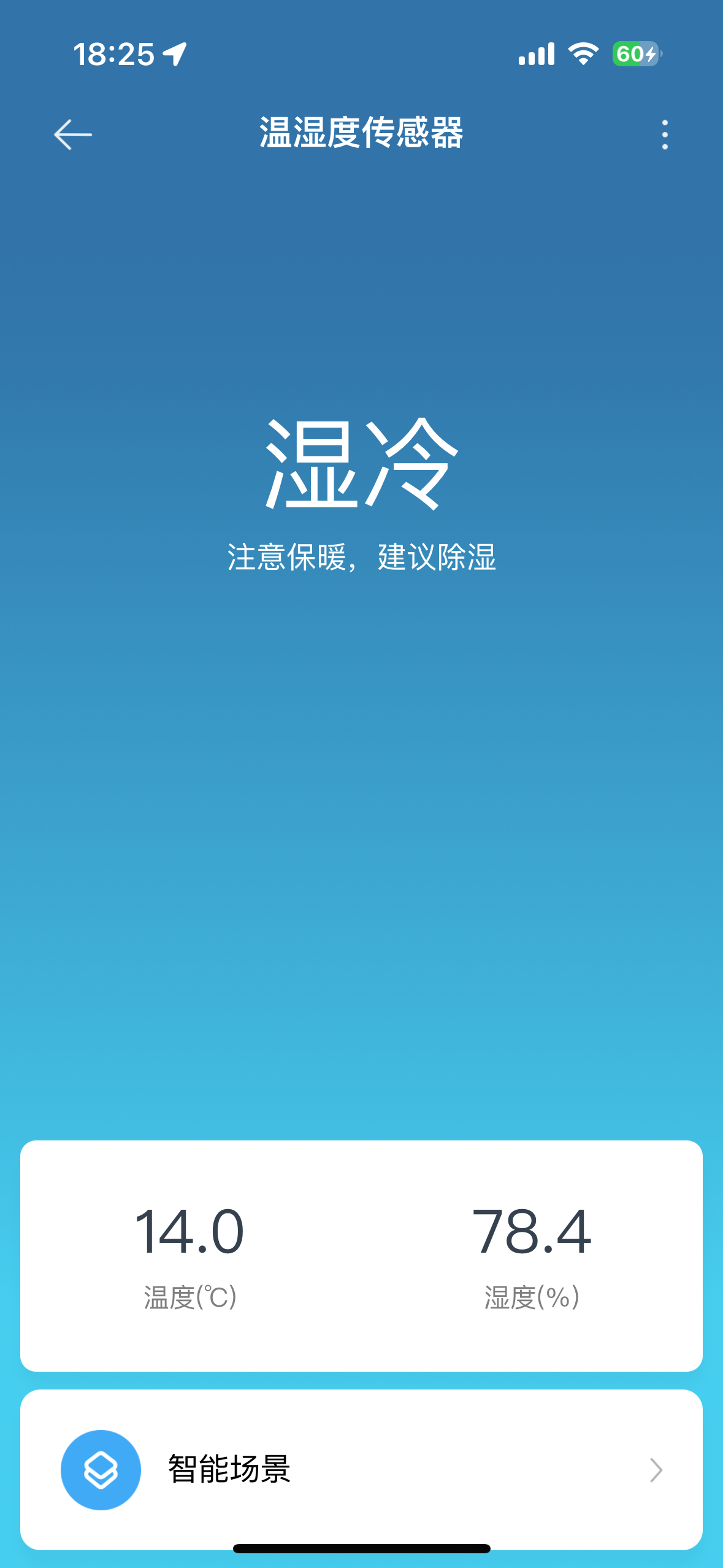

a730d6d9f9c85c50b093daf39af6dce0.png▲环境温度为14℃

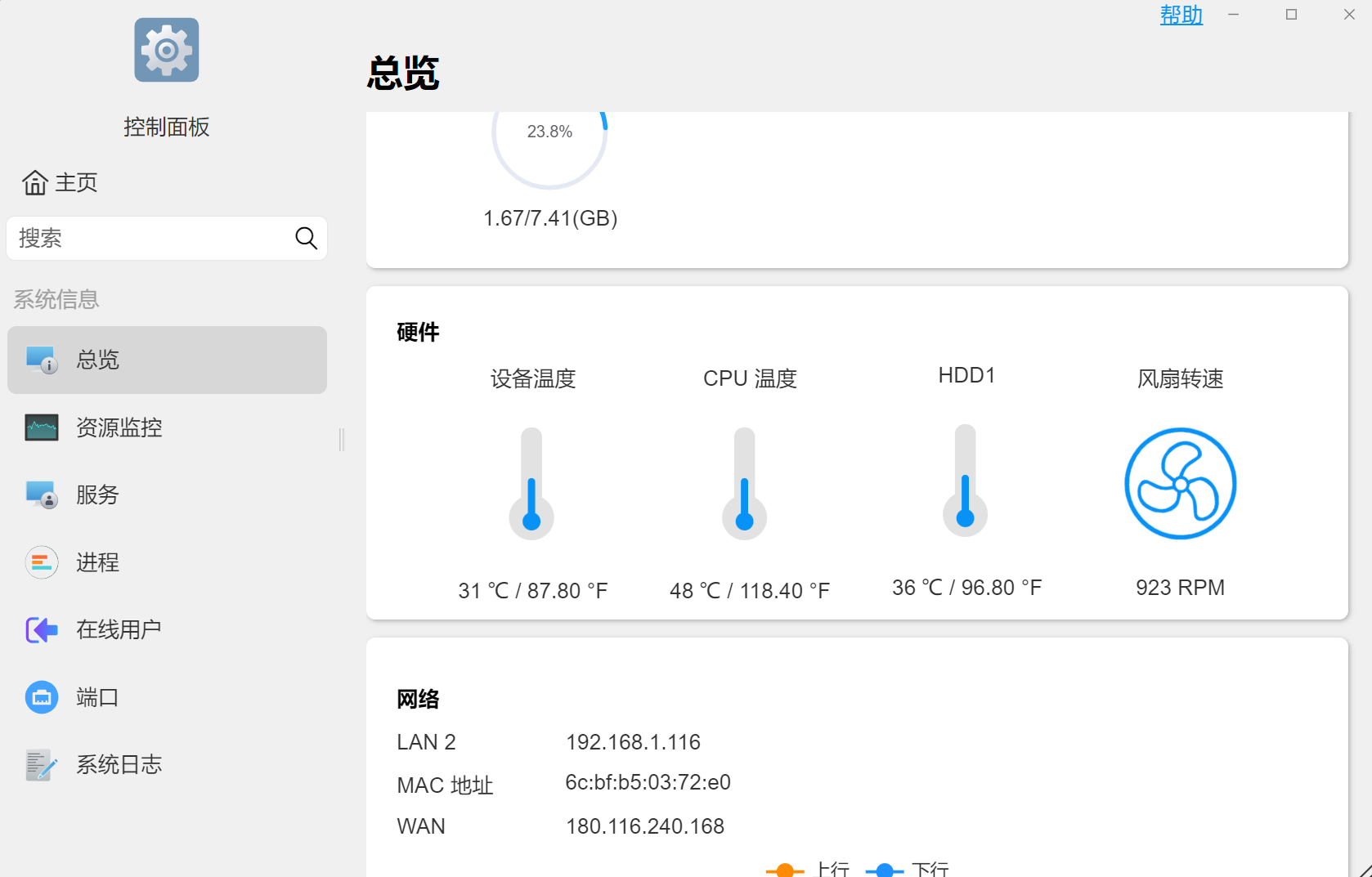

D38169CD079E4cea823F74B8006AF6B3.png▲风扇智能模式。NAS正常运行1小时;设备温度31℃,CPU温度48℃,HDD1温度36℃(这里只显示所有硬盘中温度最高的那块),风扇智能模式下支持启停,此时风扇转速为923RPM

5E3E60B20E4844faA968A10A401ECCC7.png▲风扇保持全速。NAS正常运行1小时;设备温度23℃,CPU温度36℃,HDD2温度26℃(这里只显示所有硬盘中温度最高的那块),此时风扇转速为1950RPM

功耗

4块WD40EFZX 4TB + 2块intel 760p 256G TRAID

DSC00219.jpg▲铁威马F4-423硬盘休眠时功耗为9.3W左右

DSC00179.jpg▲铁威马F4-423使用2.5G LAN口正常运行时功耗为29.7W左右

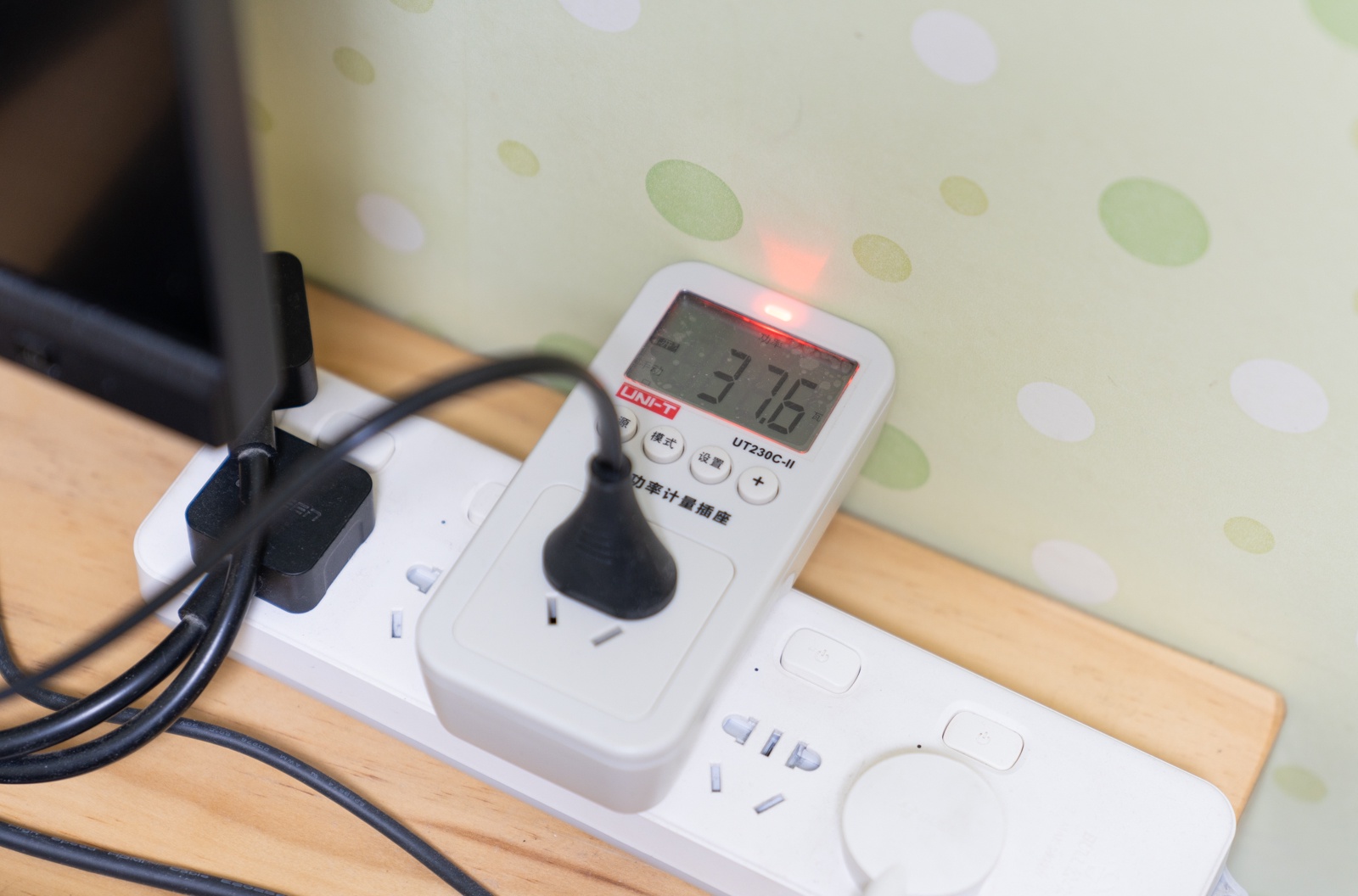

DSC00184.jpg▲铁威马F4-423使用2.5G LAN口上传文档时功耗为37.6W左右

风扇噪音

2块intel 760p 256G TRAID

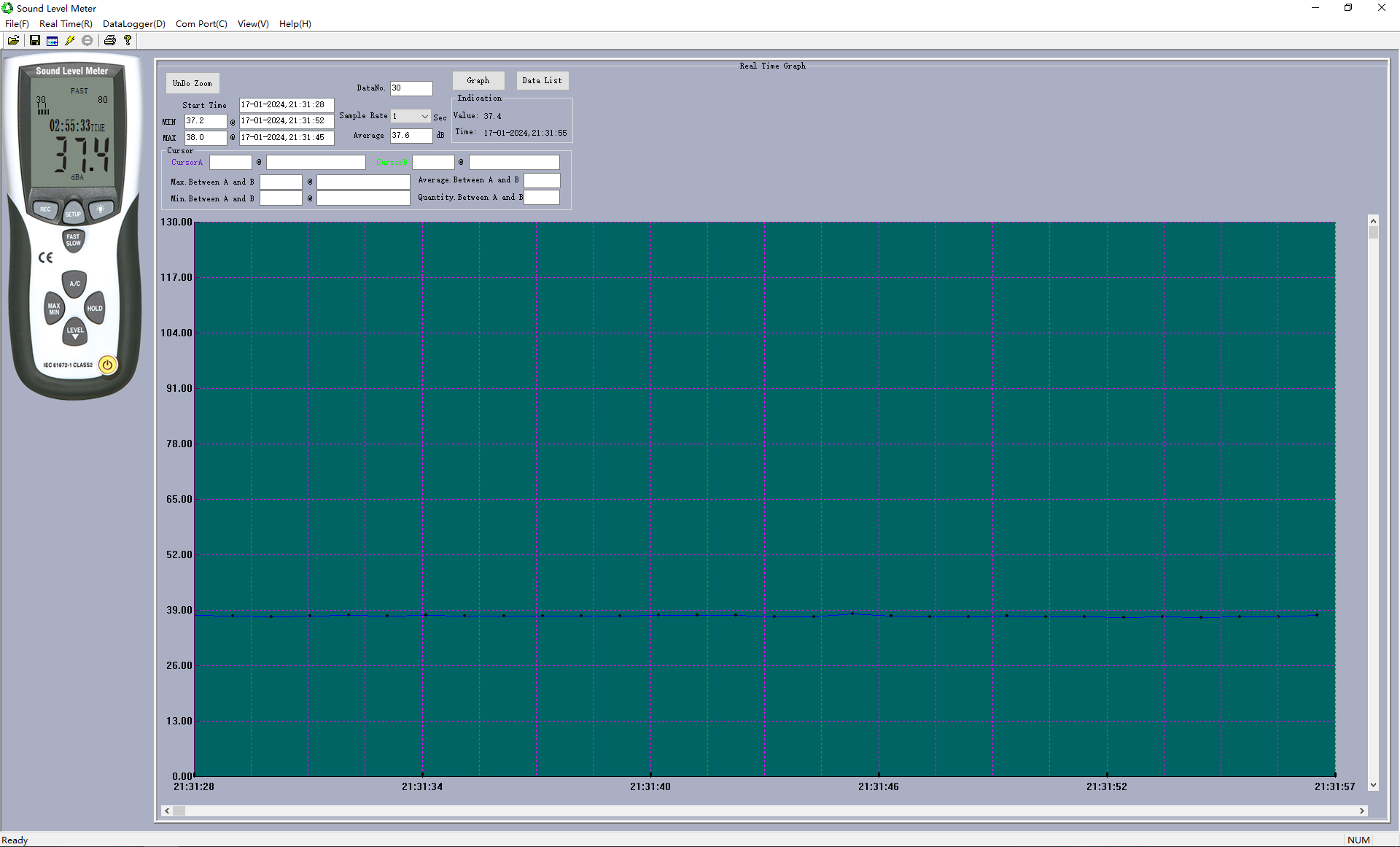

0JT3U3VC37VQISKWA.png▲环境噪音30秒内噪音最大为35.8dB,噪音最低为35.7dB,噪音平均值在35.7dB

▲风扇低速模式,噪音30秒内噪音最大为35.8dB,噪音最低为35.7dB,噪音平均值在35.7dB,和环境噪音相差无几,可以认为低于环境噪音或者和环境噪音一致

__1O84X1TD6RJYZ0DFE.png▲风扇中速模式,噪音30秒内噪音最大为38.0dB,噪音最低为37.2dB,噪音平均值在37.6dB

▲风扇全速模式,噪音30秒内噪音最大为42.8dB,噪音最低为41.7dB,噪音平均值在42.1dB

总结

DSC001162.jpg▲铁威马F4-423支持安装4块3.5寸硬盘或者2.5寸SSD,并且可以安装两块M.2 NVMe SSD用于缓存加速;F4-423还支持M.2 SSD创建储存池,可以用来存放需要频繁读写的文件。双2.5G LAN口和Intel N5095 CPU的组合可以带来更快的传输速率,除此之外,铁威马提供独有“2年换新”的售后服务政策,并提供实时在线客服、专业技术论坛、线上使用指南、技术服务邮箱、远程故障排除等服务,为您提供无忧的品质保障
